前言
本文主要分析智一面k8s集群中网络组件calico的 IPIP网络模式。旨在理解IPIP网络模式下产生的calixxxx,tunl0等设备以及跨节点网络通信方式。可能看着有点枯燥,但是请花几分钟时间坚持看完,如果看到后面忘了前面,请反复看两遍,这几分钟时间一定你会花的很值。
一、calico介绍
Calico是Kubernetes生态系统中另一种流行的网络选择。虽然Flannel被公认为是最简单的选择,但Calico以其性能、灵活性而闻名。Calico的功能更为全面,不仅提供主机和pod之间的网络连接,还涉及网络安全和管理。Calico CNI插件在CNI框架内封装了Calico的功能。
Calico是一个基于BGP的纯三层的网络方案,与OpenStack、Kubernetes、AWS、GCE等云平台都能够良好地集成。Calico在每个计算节点都利用Linux Kernel实现了一个高效的虚拟路由器vRouter来负责数据转发。每个vRouter都通过BGP1协议把在本节点上运行的容器的路由信息向整个Calico网络广播,并自动设置到达其他节点的路由转发规则。Calico保证所有容器之间的数据流量都是通过IP路由的方式完成互联互通的。Calico节点组网时可以直接利用数据中心的网络结构(L2或者L3),不需要额外的NAT、隧道或者Overlay Network,没有额外的封包解包,能够节约CPU运算,提高网络效率。
此外,Calico基于iptables还提供了丰富的网络策略,实现了Kubernetes的Network Policy策略,提供容器间网络可达性限制的功能。
calico官网:https://www.projectcalico.org/
智一面官网:http://www.gtalent.cn
二、calico架构及核心组件

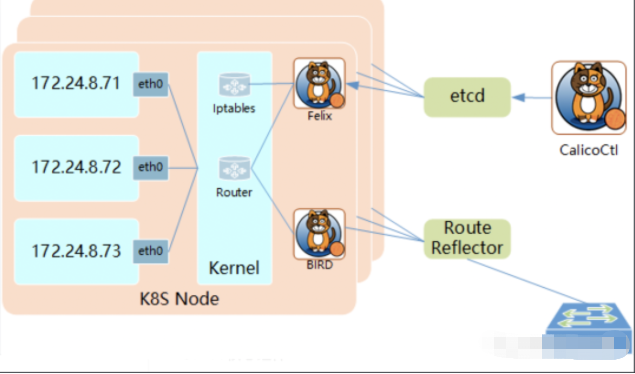

calico核心组件:
- Felix:运行在每个需要运行workload的节点上的agent进程。主要负责配置路由及 ACLs(访问控制列表) 等信息来确保 endpoint 的连通状态,保证跨主机容器的网络互通;
- etcd:强一致性、高可用的键值存储,持久存储calico数据的存储管理系统。主要负责网络元数据一致性,确保Calico网络状态的准确性;
- BGP Client(BIRD):读取Felix设置的内核路由状态,在数据中心分发状态。
- BGP Route Reflector(BIRD):BGP路由反射器,在较大规模部署时使用。如果仅使用BGP Client形成mesh全网互联就会导致规模限制,因为所有BGP client节点之间两两互联,需要建立N^2个连接,拓扑也会变得复杂。因此使用reflector来负责client之间的连接,防止节点两两相连。
三、calico工作原理
Calico把每个操作系统的协议栈认为是一个路由器,然后把所有的容器认为是连在这个路由器上的网络终端,在路由器之间跑标准的路由协议——BGP的协议,然后让它们自己去学习这个网络拓扑该如何转发。所以Calico方案其实是一个纯三层的方案,也就是说让每台机器的协议栈的三层去确保两个容器,跨主机容器之间的三层连通性。
四、calico的两种网络方式
1)IPIP
把 IP 层封装到 IP 层的一个 tunnel。它的作用其实基本上就相当于一个基于IP层的网桥!一般来说,普通的网桥是基于mac层的,根本不需 IP,而这个 ipip 则是通过两端的路由做一个 tunnel,把两个本来不通的网络通过点对点连接起来。ipip 的源代码在内核 net/ipv4/ipip.c 中可以找到。
2)BGP
边界网关协议(Border Gateway Protocol, BGP)是互联网上一个核心的去中心化自治路由协议。它通过维护IP路由表或‘前缀’表来实现自治系统(AS)之间的可达性,属于矢量路由协议。BGP不使用传统的内部网关协议(IGP)的指标,而使用基于路径、网络策略或规则集来决定路由。因此,它更适合被称为矢量性协议,而不是路由协议。
五、IPIP网络模式分析
由于个人环境中使用的是IPIP模式,因此接下来这里分析一下这种模式。
# kubectl get po -o wide -n paas | grep hello
demo-hello-perf-d84bffcb8-7fxqj 1/1 Running 0 9d 10.20.105.215 node2.perf <none> <none>
demo-hello-sit-6d5c9f44bc-ncpql 1/1 Running 0 9d 10.20.42.31 node1.sit <none> <none>
进行ping测试
这里在demo-hello-perf这个pod中ping demo-hello-sit这个pod。
root@demo-hello-perf-d84bffcb8-7fxqj:/# ping 10.20.42.31
PING 10.20.42.31 (10.20.42.31) 56(84) bytes of data.
64 bytes from 10.20.42.31: icmp_seq=1 ttl=62 time=5.60 ms
64 bytes from 10.20.42.31: icmp_seq=2 ttl=62 time=1.66 ms
64 bytes from 10.20.42.31: icmp_seq=3 ttl=62 time=1.79 ms
^C
--- 10.20.42.31 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 6ms
rtt min/avg/max/mdev = 1.662/3.015/5.595/1.825 ms
进入pod demo-hello-perf中查看这个pod中的路由信息
root@demo-hello-perf-d84bffcb8-7fxqj:/# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 169.254.1.1 0.0.0.0 UG 0 0 0 eth0
169.254.1.1 0.0.0.0 255.255.255.255 UH 0 0 0 eth0
根据路由信息,ping 10.20.42.31,会匹配到第一条。
第一条路由的意思是:去往任何网段的数据包都发往网关169.254.1.1,然后从eth0网卡发送出去。
demo-hello-perf所在的node node2.perf 宿主机上路由信息如下:
# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 172.16.36.1 0.0.0.0 UG 100 0 0 eth0
10.20.42.0 172.16.35.4 255.255.255.192 UG 0 0 0 tunl0
10.20.105.196 0.0.0.0 255.255.255.255 UH 0 0 0 cali4bb1efe70a2
169.254.169.254 172.16.36.2 255.255.255.255 UGH 100 0 0 eth0
172.16.36.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0
172.17.0.0 0.0.0.0 255.255.0.0 U 0 0 0 docker0
可以看到一条Destination为 10.20.42.0的路由。
意思是:当ping包来到master节点上,会匹配到路由tunl0。该路由的意思是:去往10.20.42.0/26的网段的数据包都发往网关172.16.35.4。因为demo-hello-perf的pod在172.16.36.5上,demo-hello-sit的pod在172.16.35.4上。所以数据包就通过设备tunl0发往到node节点上。
demo-hello-sit所在的node node1.sit 宿主机上路由信息如下:
# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 172.16.35.1 0.0.0.0 UG 100 0 0 eth0
10.20.15.64 172.16.36.4 255.255.255.192 UG 0 0 0 tunl0
10.20.42.31 0.0.0.0 255.255.255.255 UH 0 0 0 cali04736ec14ce
10.20.105.192 172.16.36.5 255.255.255.192 UG 0 0 0 tunl0
当node节点网卡收到数据包之后,发现发往的目的ip为10.20.42.31,于是匹配到Destination为10.20.42.31的路由。
该路由的意思是:10.20.42.31是本机直连设备,去往设备的数据包发往cali04736ec14ce
为什么这么奇怪会有一个名为cali04736ec14ce的设备呢?这是个啥玩意儿呢?
其实这个设备就是veth pair的一端。在创建demo-hello-sit
时calico会给demo-hello-sit
创建一个veth pair设备。一端是demo-hello-sit
的网卡,另一端就是我们看到的cali04736ec14ce
接着验证一下。我们进入demo-hello-sit 的pod,查看到 4 号设备后面的编号是:122964
root@demo-hello-sit--6d5c9f44bc-ncpql:/# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
2: tunl0@NONE: <NOARP> mtu 1480 qdisc noop state DOWN group default qlen 1000
link/ipip 0.0.0.0 brd 0.0.0.0
4: eth0@if122964: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1380 qdisc noqueue state UP group default
link/ether 9a:7d:b2:26:9b:17 brd ff:ff:ff:ff:ff:ff link-netnsid 0
inet 10.20.42.31/32 brd 10.20.42.31 scope global eth0
valid_lft forever preferred_lft forever
发现pod demo-hello-sit中 的另一端设备编号和这里在node上看到的cali04736ec14ce编号122964是一样的
所以,node上的路由,发送cali04736ec14ce网卡设备的数据其实就是发送到了demo-hello-sit的这个pod中去了。到这里ping包就到了目的地。
注意看 demo-hello-sit这个pod所在的宿主机的路由,有一条 Destination为10.20.105.192的路由
# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
...
0.0.0.0 172.16.35.1 0.0.0.0 UG 100 0 0 eth0
10.20.105.192 172.16.36.5 255.255.255.192 UG 0 0 0 tunl0
...
再查看一下demo-hello-sit的pod中路由信息,和demo-hello-perf的pod中是一样的。
所以综合上述例子来看,IPIP的网络模式就是将IP网络封装了一层。特点就是所有pod的数据流量都从隧道tunl0发送,并且tunl0这里增加了一层传输层的封包操作。
六、抓包分析
在demo-hello-perf这个pod中ping demo-hello-sit这个pod,接着在demo-hello-sit这个pod所在的宿主机进行tcpdump
# tcpdump -i eth0 -nn -w icmp_ping.cap
tcpdump: listening on eth0, link-type EN10MB (Ethernet), capture size 262144 bytes
在demo-hello-perf这个pod中进行ping demo-hello-sit的操作
root@demo-hello-perf-d84bffcb8-7fxqj:/# ping 10.20.42.31
PING 10.20.42.31 (10.20.42.31) 56(84) bytes of data.
64 bytes from 10.20.42.31: icmp_seq=1 ttl=62 time=5.66 ms
64 bytes from 10.20.42.31: icmp_seq=2 ttl=62 time=1.68 ms
64 bytes from 10.20.42.31: icmp_seq=3 ttl=62 time=1.61 ms
^C
--- 10.20.42.31 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 6ms
rtt min/avg/max/mdev = 1.608/2.983/5.659/1.892 ms
结束抓包后下载icmp_ping.cap到本地windows进行抓包分析

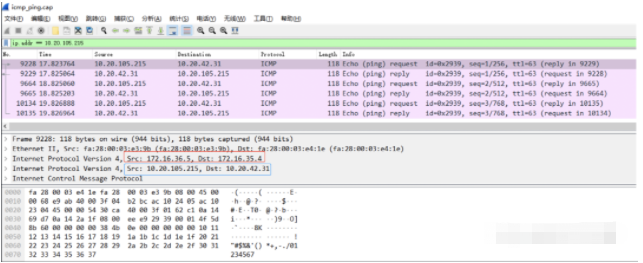

能看到该数据包一共5层,其中IP(Internet Protocol)所在的网络层有两个,分别是pod之间的网络和主机之间的网络封装。

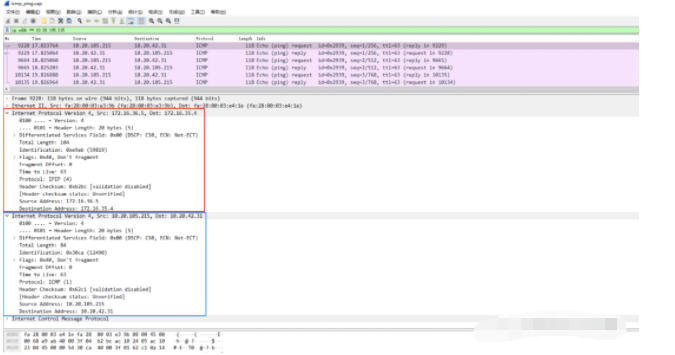

红色框选的是两个pod所在的宿主机,蓝色框选的是两个pod的ip,src表示发起ping操作的pod所在的宿主机ip以及发起ping操作的pod的ip,dst表示被ping的pod所在的宿主机ip及被ping的pod的ip
根据数据包的封装顺序,应该是在demo-hello-perf ping demo-hello-sit的ICMP包外面多封装了一层主机之间的数据包。
可以看到每个数据报文共有两个IP网络层,内层是Pod容器之间的IP网络报文,外层是宿主机节点的网络报文(2个node节点)。之所以要这样做是因为tunl0是一个隧道端点设备,在数据到达时要加上一层封装,便于发送到对端隧道设备中。

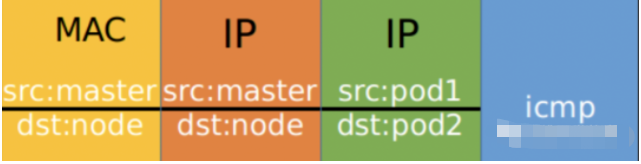

两层封包的具体内容如下:
Pod间的通信经由IPIP的三层隧道转发,相比较VxLAN的二层隧道来说,IPIP隧道的开销较小,但其安全性也更差一些。
七、pod到svc的访问
查看service
# kubectl get svc -o wide -n paas | grep hello
demo-hello-perf ClusterIP 10.10.255.18 <none> 8080/TCP 10d appEnv=perf,appName=demo-hello
demo-hello-sit ClusterIP 10.10.48.254 <none> 8080/TCP 10d appEnv=sit,appName=demo-hello
在pod demo-hello-sit 的宿主机上抓包
# tcpdump -i eth0 -nn -w svc.cap
tcpdump: listening on eth0, link-type EN10MB (Ethernet), capture size 262144 bytes
测试访问,在demo-hello-sit中curl demo-hello-perf的svc的地址和端口
root@demo-hello-perf-d84bffcb8-7fxqj:/# curl -I http://10.10.48.254:8080/actuator/health
HTTP/1.1 200
Content-Type: application/vnd.spring-boot.actuator.v3+json
Transfer-Encoding: chunked
Date: Fri, 30 Apr 2021 01:42:56 GMT
root@demo-hello-perf-d84bffcb8-7fxqj:/# curl -I http://10.10.48.254:8080/actuator/health
HTTP/1.1 200
Content-Type: application/vnd.spring-boot.actuator.v3+json
Transfer-Encoding: chunked
Date: Fri, 30 Apr 2021 01:42:58 GMT
root@demo-hello-perf-d84bffcb8-7fxqj:/# curl -I http://10.10.48.254:8080/actuator/health
HTTP/1.1 200
Content-Type: application/vnd.spring-boot.actuator.v3+json
Transfer-Encoding: chunked
Date: Fri, 30 Apr 2021 01:42:58 GMT
结束抓包,下载svc.cap文件放到wireshark中打开查看

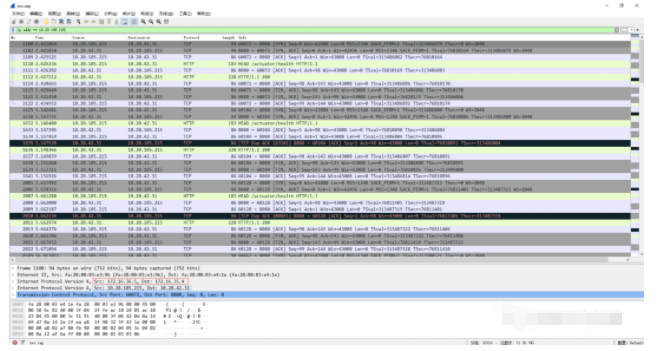

可以看到wireshark中Src和Dst的结果。任然是和上面pod中访问pod的ip地址一样。这里Src和Dst任然是两个pod的宿主机的内网ip和两个pod自己的ip地址。是用ipip的方式进行通信的。
