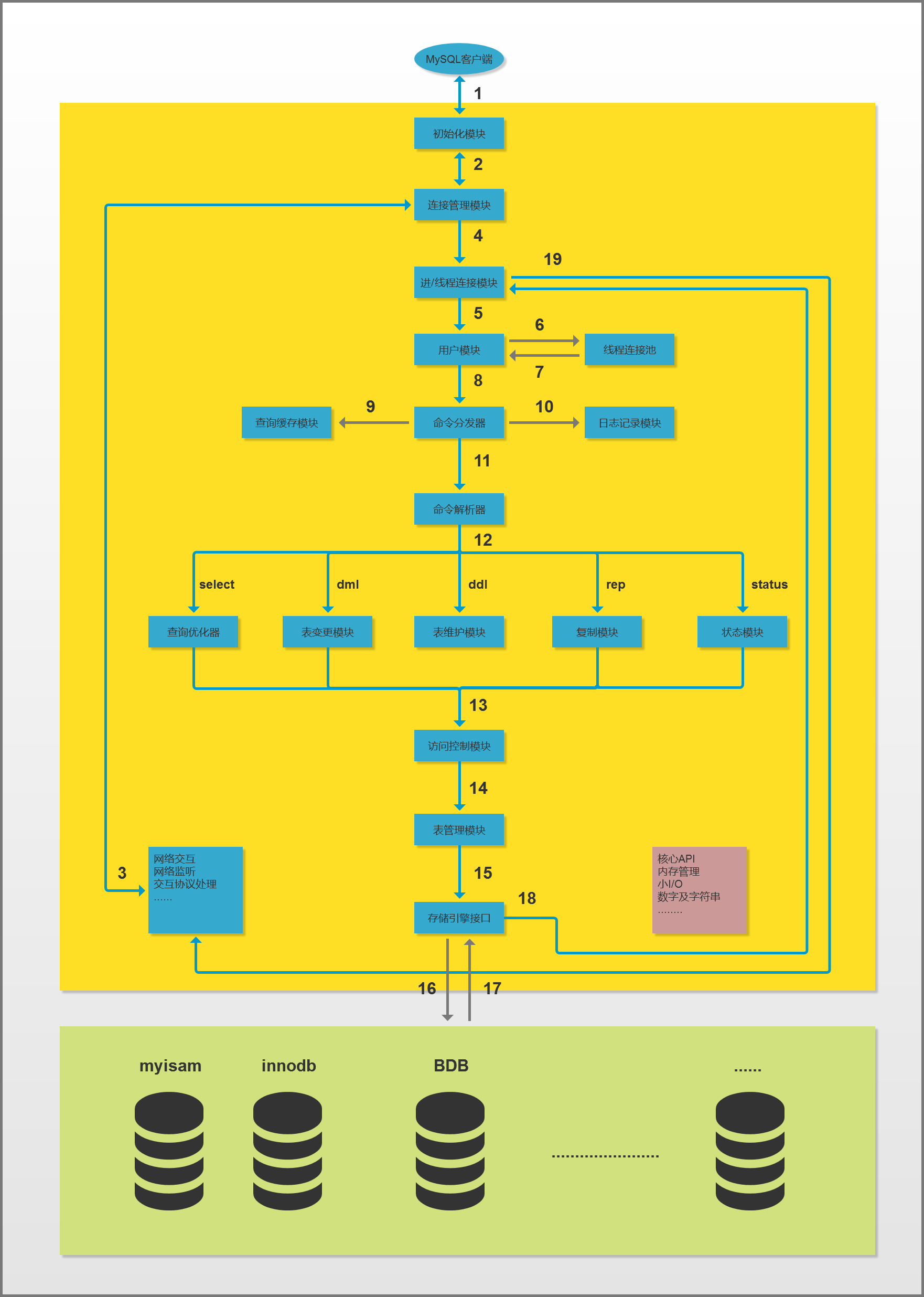

MySQL结构图：

执行流程分析：

启动
通过命令net start mysql(windows) / service mysql start(linux)启动MySQL服务
调用初始模块；初始化模块就是在数据库启动的时候，对整个数据库做的一些初始化操作，比如各种系统环境变量的初始化，各种缓存，存储引擎初始化设置等。
核心api：MySQL数据库核心api主要实现了数据库底层操作的优化功能，其中主要包括IO操作、格式化输出、高性能存储数据结果算法的优化，字符串的处理，其中最重要的是内存管理。

 连接
用户发送一条SQL，这个时候会被网络交互模块监听到用户的操作请求，传递给‘连接管理模块’接收到请求转发到‘进/线程连接模块’调用‘用户模块’来进行权限检测（访问数据库的权限）通过检测之后就会去‘连接进/线程模块’从‘线程连接池’中查找空闲的被缓存的连接线程和客户端请求对接，如果失败则创建一个新的连接请求返回连接线程
网络交互模块：对外提供可以接收和发送数据的api接口，其他模块需要交互的时候，可以通过api接口调用连接管理模块、进/线程连接模块、线程连接池：连接管理模块负责监听MySQL Server的各种请求，根据不同的请求，然后转发到线程管理模块，每个客户请求都会被数据库自动分配一个独立的线程为其单独服务，而连接线程的主要工作就是负责MySQL Server与客户端通信，线程管理模块负责管理这些生成的线程。

处理
在用户权限校验成功之后，并且获得新的连接池之后就会去‘命令分发器’，判断命令的类型如果是select就会去访问‘查询缓存’，如果没有就会往下执行；
如果是select，并且开启'查询缓存'之后就会去缓存中查询是否有与之相匹配的SQL,如果有就会校验用户访问该数据的权限,通过就返回不通过就会返回错误信息. 如果数据没有就会往下执行会记录过程中的SQL操作过程到日志文件中在第8,9步 没有满足相应条件之后往下执行进入 '命令解析器',经过词法分析,语法分析后生成解析树根据操作转到对应的模块处理(预处理阶段)，根据SQL选择执行的模块模块收到请求后，通过'访问控制模块'检查所连接的用户是否有访问目标表和目标字段的权限（是指访问这些数据的权限）有权限'表管理模块'先查看table cache中是否存在，有则直接对应的表和获取锁，负责重新打开表文件根据表的ENGINE数据，获取表的存储引擎类型等信息通过接口调用对应的存储引擎处理返回查询之后数据内容
用户模块：主要功能是用于控制用户登入连接的权限和用户授权管理。

访问控制模块：主要用于监控用户的每一个操作。访问控制模块实现的功能就是根据用户模块中不同的用户授权，以及根据其数据库的各种约束来控制用户对数据的访问。用户模块和访问控制模块结合起来，就组成了MySQL数据库的权限管理功能。

查询优化器：这个模块主要是讲客户端发送的查询请求，在之前算法的基础上分析，计算出一个最优的查询策略，优化之后会提高查询访问的速度，最后根据其最优策略返回查询语句。

表变更管理模块：主要负责完成DML和DDl的查询，列如，insert，update，delete，create table，alter table等语句处理。

表维护模块：主要用于检测表的状态，分析，优化表结构，以及修复表。

复制模块：复制模块分为Master模块和Slave模块两部分。Master模块主要负责复制环境中读取Master端的binary日志，以及Slave端的I/O线程交互等工作。

状态模块：在客户端请求系统状态的时候，系统状态模块主要负责将各种状态的数据返回给用户。最常用的一些查询状态的命令包括show status，show variable是等，都是通过这个模块负责返回的。

表管理模块：主要就是维护系统生成的表文件。列如MyISAM存储引擎就生成frm，myd，myi文件，维护这些文件，江哥哥表结构的信息缓存起来，另外该模块还管理表级别的锁。

存储引擎接口模块：MySQL实现了其数据库底层存储引擎的插件师管理，将各种数据处理高度抽象画。

结果
命令执行完了之后，将结果集返回给'理解进/线程模块'(返回的也可以是相应标识，成功失败)'理解进/线程模块'进行后续的清理工作，并继续等待请求或断开与客户端的连接
存储引擎


-- 查看数据库支持的存储引擎
show engines;
存储引擎的优点(myisam, innodb)
myisam
MyISAM 在磁盘上攒簇三个文件，文件名和对应的表名是一致的

frm文件：存储表的定义数据。
myd文件：存放表具体记录数据。
myi文件：存储索引。
MyISAM存储引擎不支持事务，也不支持主键，对数据的存储和批量查询的速度比较快。

在实际应用中，往往对于不需要完整的事务，主要以查询和增加记录为主的应用采用myisam存储引擎（日志）

innodb
innodb是第三方公司开发的，目前应用最广泛的数据存储引擎除了满意三之外就是innodb了，innodb写的处理相对于myisam效率低一些，innodb牺牲了存储和查询的效率，支持事务安全，支持自动增长列，对于输完液安全的支持，这是innodb成为myisam最为流行的存储器引擎之一的重要原因。

外键约束

innodb实现了外键这一数据库重要功能，从数据库性能上讲数据库外键降低了数据库查询的效率，数据库表之间的耦合度更加紧密，但是对于不少用户来讲，采用外键约束可能是低成本的选择方式
