在k8s集群安装Helm，并通过helm安装Harbor

2136 02-14

文章摘要

一安装Helm3

Helm 是什么？我们可以将 Helm 看作是 k8s 的 apt-get/yum。Helm 仓库里面只有配置清单文件，并没有镜像，镜像还是由镜像仓库来提供，比如 hub.docker.com、私有仓库等。

对于使用者而言，使用 Helm 的好处是，不需要了解 k8s 的 yaml 应用部署文件了，可以通过 Helm 下载并在 k8s 上安装需要的应用。

Helm 的官方地址：https://helm.sh

1.1 版本选择

选择安装哪个版本的 Helm 呢？当一个 Helm 的新版本发布时，它是针对 Kubernetes 的一个特定的版本编译的。

在 Helm 的官方地址，

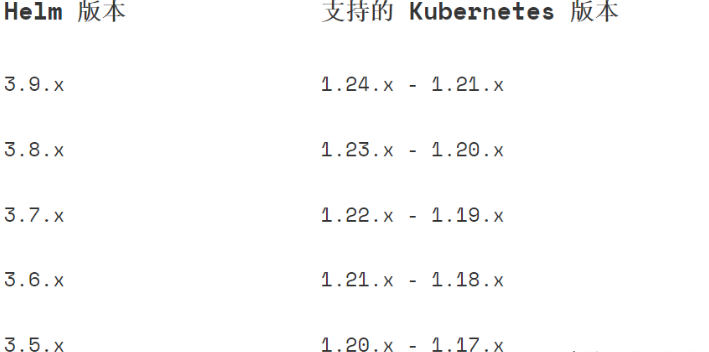

https://helm.sh/zh/docs/topics/version_skew/，提供了 k8s 和 Helm 的兼容版本对照表。我仅仅列出了一部分，由于我安装的k8s版本是1.22.6，因此，我选择下载 Helm3.9.x版本。

helm兼容性

1.2 安装helm

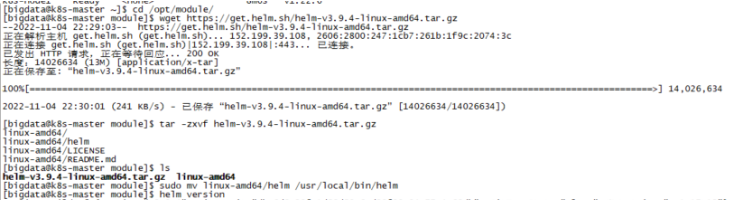

[bigdata@k8s-master ~]$ cd /opt/module/
# 下载安装包
[bigdata@k8s-master module]$ wget https://get.helm.sh/helm-v3.9.4-linux-amd64.tar.gz
# 解压压缩包
[bigdata@k8s-master module]$ tar -zxvf helm-v3.9.4-linux-amd64.tar.gz
# 在解压目中找到helm程序，移动到需要的目录中
[bigdata@k8s-master module]$ sudo mv linux-amd64/helm /usr/local/bin/helm
# 验证
[bigdata@k8s-master module]$ helm version

helm version

1.3 配置仓库

安装好 Helm 之后，就可以添加 chart 仓库了

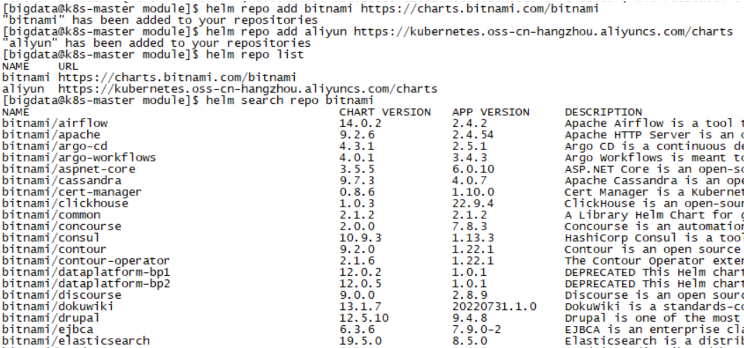

# 添加公用的仓库
[bigdata@k8s-master module]$ helm repo add bitnami https://charts.bitnami.com/bitnami
# 配置helm阿里源地址
[bigdata@k8s-master module]$ helm repo add aliyun https://kubernetes.oss-cn-hangzhou.aliyuncs.com/charts
# 查看仓库
[bigdata@k8s-master module]$ helm repo list

当添加完成，就可以看到可以被安装的 charts 列表了：

[bigdata@k8s-master module]$ helm search repo bitnami

bitnami

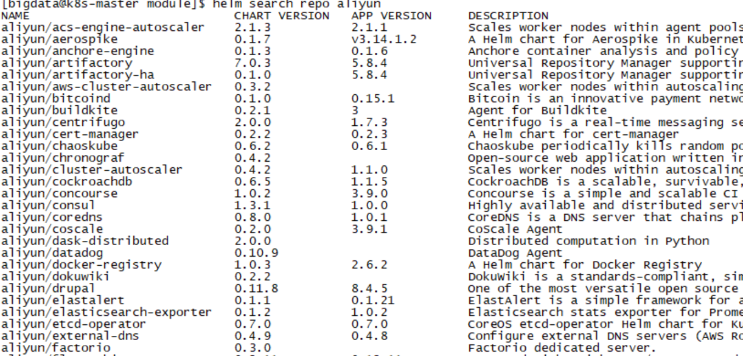

[bigdata@k8s-master module]$ helm search repo aliyun

aliyun

二部署NFS并挂载共享目录

服务器集群规划

nfs服务端	nfs客户端
k8s-master	k8s-node2

2.1 服务端安装NFS

# 在所有的服务端节点安装NFS
[bigdata@k8s-master module]$ sudo yum install -y nfs-utils
# 在master创建共享目录
[bigdata@k8s-master module]$ sudo mkdir -p /data/harbor
# 在master执行授权
[bigdata@k8s-master module]$ sudo chown -R 755 /data/harbor
# 修改配置文件
[bigdata@k8s-master module]$ sudo -- bash -c 'cat << EOF >> /etc/exports
> /data/harbor  *(rw,sync,no_root_squash)
> EOF'
# 使配置生效
[bigdata@k8s-master module]$ sudo exportfs -r
# 检查配置是否生效
[bigdata@k8s-master module]$ sudo exportfs
# 启动rpcbind
[bigdata@k8s-master module]$ sudo systemctl start rpcbind
# 设置开机启动rpcbind
[bigdata@k8s-master module]$ sudo systemctl enable rpcbind
# 启动nfs
[bigdata@k8s-master module]$ sudo systemctl start nfs
# 设置开机启动nfs
[bigdata@k8s-master module]$ sudo systemctl enable nfs

2.2 客户端安装NFS

在所有的客户端节点安装NFS

[bigdata@k8s-node2 ~]$ sudo yum -y install nfs-utils rpcbind
[bigdata@k8s-node2 ~]$ sudo systemctl enable rpcbind --now
# 挂载目录
[bigdata@k8s-node1 ~]$ sudo mkdir -p /data/harbor
[bigdata@k8s-node1 ~]$ sudo mount -t nfs k8s-master:/data/harbor /data/harbor

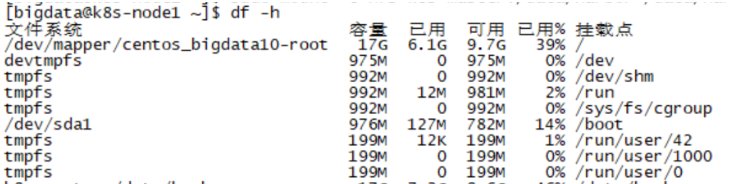

# 验证是否挂载成功
[bigdata@k8s-node1 ~]$ df -h

df -h

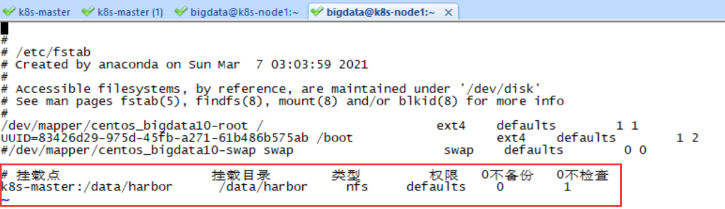

配置开机自动挂载

[bigdata@k8s-node1 ~]$ sudo vi /etc/fstab
# 挂载点                    挂载目录        类型         权限   0不备份   0不检查
k8s-master:/data/harbor      /data/harbor     nfs     defaults    0        1

/etc/fstab

三安装harbor

3.1 创建namespace

[bigdata@k8s-master module]$ kubectl create namespace harbor

3.2 配置默认存储

在 master 上配置动态供应的默认存储类 yaml，从哪里找到 yaml 模板？总不能我们手动写yaml文件吧。

k8s已经给我们做好了模板，在github中的地址如下：

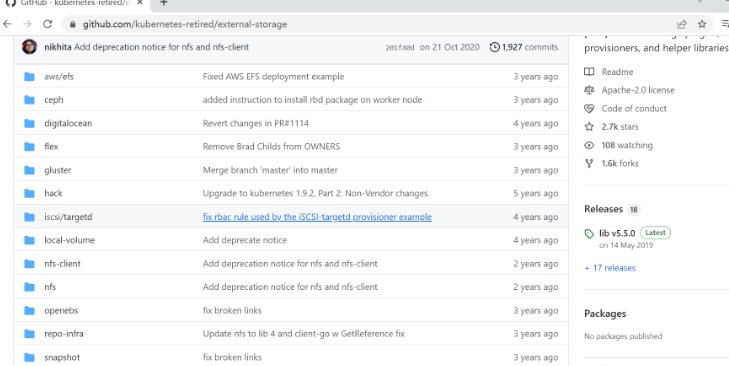

https://github.com/kubernetes-retired/external-storage

external-storage

3.2.1 下载yaml文件模板

由于网络原因，可能会下载失败，多试几次就会成功。

# 如果已经安装过git，直接跳过这一步
[bigdata@k8s-master module]$ sudo yum install -y git

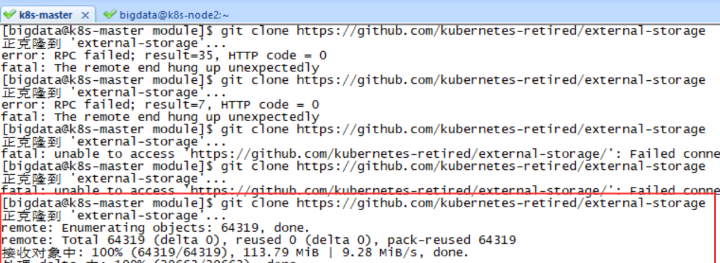

# 下载external-storage，可能会下载失败，多试几次即可
[bigdata@k8s-master module]$ git clone https://github.com/kubernetes-retired/external-storage

external-storage

3.2.2 配置harbor-nfs-storage

切换到
external-storage/nfs-client/deploy/目录：

[bigdata@k8s-master module]$ cd external-storage/nfs-client/deploy/

主要copy以下几个文件，并合并成一个harbor-nfs-storage.yaml文件

class.yaml：定义存储类
deployment.yaml：指定nfs服务地址
rbac.yaml：权限角色相关内容

3.2.3 编辑harbor-nfs-storage.yaml

把 class.yaml、rbac.yaml 和 deployment.yaml 的内容追加到 harbor-nfs-storage.yaml 中，并修改 5 部分内容。

① 修改metadata.name值；

② 增加存储卷的绑定策略；

③ 将命名空间统一替换成harbor；

④ 指定nfs服务器地址；

⑤ 指定nfs服务器的共享目录。

# 创建一个NFS存储类
# 源自external-storage/nfs-client/deploy/class.yaml开始
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: harbor-nfs-storage  # 改名
provisioner: fuseim.pri/ifs # or choose another name, must match deployment's env PROVISIONER_NAME'
parameters:
  # 删除pv的时候，pv的内容是否要备份
  archiveOnDelete: "false"
# 存储卷绑定策略
volumeBindingMode: Immediate
# 是否允许扩容
allowVolumeExpansion: true
# 源自external-storage/nfs-client/deploy/class.yaml结束
---
# 源自external-storage/nfs-client/deploy/rbac.yaml开始
apiVersion: v1
kind: ServiceAccount
metadata:
  name: nfs-client-provisioner
  # replace with namespace where provisioner is deployed
  namespace: harbor
---
kind: ClusterRole
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: nfs-client-provisioner-runner
rules:
  - apiGroups: [""]
    resources: ["persistentvolumes"]
    verbs: ["get", "list", "watch", "create", "delete"]
  - apiGroups: [""]
    resources: ["persistentvolumeclaims"]
    verbs: ["get", "list", "watch", "update"]
  - apiGroups: ["storage.k8s.io"]
    resources: ["storageclasses"]
    verbs: ["get", "list", "watch"]
  - apiGroups: [""]
    resources: ["events"]
    verbs: ["create", "update", "patch"]
---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: run-nfs-client-provisioner
subjects:
  - kind: ServiceAccount
    name: nfs-client-provisioner
    # replace with namespace where provisioner is deployed
    namespace: harbor
roleRef:
  kind: ClusterRole
  name: nfs-client-provisioner-runner
  apiGroup: rbac.authorization.k8s.io
---
kind: Role
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: leader-locking-nfs-client-provisioner
  # replace with namespace where provisioner is deployed
  namespace: harbor
rules:
  - apiGroups: [""]
    resources: ["endpoints"]
    verbs: ["get", "list", "watch", "create", "update", "patch"]
---
kind: RoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: leader-locking-nfs-client-provisioner
  # replace with namespace where provisioner is deployed
  namespace: harbor
subjects:
  - kind: ServiceAccount
    name: nfs-client-provisioner
    # replace with namespace where provisioner is deployed
    namespace: harbor
roleRef:
  kind: Role
  name: leader-locking-nfs-client-provisioner
  apiGroup: rbac.authorization.k8s.io

# 源自external-storage/nfs-client/deploy/rbac.yaml结束
---
# 源自：external-storage/nfs-client/deploy/deployment.yaml开始
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nfs-client-provisioner
  labels:
    app: nfs-client-provisioner
  # replace with namespace where provisioner is deployed
  namespace: harbor
spec:
  replicas: 1
  strategy:
    type: Recreate
  selector:
    matchLabels:
      app: nfs-client-provisioner
  template:
    metadata:
      labels:
        app: nfs-client-provisioner
    spec:
      serviceAccountName: nfs-client-provisioner
      containers:
        - name: nfs-client-provisioner
          image: registry.cn-hangzhou.aliyuncs.com/lfy_k8s_images/nfs-subdir-external-provisioner:v4.0.2     # 修改为阿里云地址
          volumeMounts:
            - name: nfs-client-root
              mountPath: /persistentvolumes         # 容器内挂载点
          env:
            - name: PROVISIONER_NAME
              value: fuseim.pri/ifs
            - name: NFS_SERVER
              value: 192.168.220.101                # 指定nfs服务器地址
            - name: NFS_PATH
              value: /data/harbor                   # 指定nfs服务器的共享目录
      volumes:
        - name: nfs-client-root
          nfs:
            server: 192.168.220.101
            path: /data/harbor
# 源自：external-storage/nfs-client/deploy/deployment.yaml结束

3.2.4 创建持久化存储

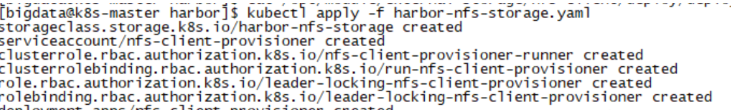

[bigdata@k8s-master harbor]$ kubectl apply -f harbor-nfs-storage.yaml

[bigdata@k8s-master harbor]$ kubectl get pod -n harbor
nfs-client-provisioner-654fc7649f-v9wx9   1/1     Running             9 (9s ago)   12s

3.3 通过配置文件安装 Harbor

因为需要修改的参数比较多，先将 Chart 包下载到本地，再修改一些配置，这样比较直观。

3.3.1 搜索Chart包

搜索出最新的几个Chart包，我们选择安装比较成熟的版本2.5.4。

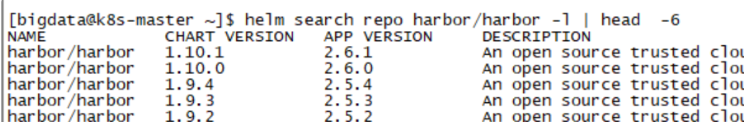

[bigdata@k8s-master ~]$ helm search repo harbor/harbor -l | head  -6

3.3.2 下载Chart包

通过 --version 下载指定版本的Chart，Harbor v2.5.4对应的version为1.9.4

[bigdata@k8s-master module]$ pwd
/opt/module
[bigdata@k8s-master module]$ helm pull harbor/harbor --version 1.9.4
# 解压Chart包
[bigdata@k8s-master module]$ tar -zxvf harbor-1.9.4.tgz
[bigdata@k8s-master module]$ cd harbor/
[bigdata@k8s-master harbor]$ ls
cert  Chart.yaml  conf  LICENSE  README.md  templates  values.yaml

3.3.3 修改values.yaml配置

由于values.yaml内容比较多，我只列出修改的部分。一共修改四个内容：

① type: ingress 改为 type: nodePort；

② 关闭tls安全加密认证，开启需要配置证书，修改enabled: true 为enabled: false；

③ 修改 externalURL:
https://core.harbor.domain 为 externalURL: http://192.168.220.101:30002；

④ 将storageClass: "" 全部替换成storageClass: "harbor-nfs-storage"，harbor-nfs-storage就是提前创建的nfs和storageClass，参见harbor-nfs-storage.yaml

expose:
  # ① type: ingress 改为 type: nodePort
  type: nodePort
  tls:
    # ② 关闭tls安全加密认证，开启需要配置证书，修改enabled: true 为enabled: false
    enabled: false
# 使用nodePort且关闭tls认证，将externalURL改为k8s的某个IP地址
# ③ 修改 externalURL: https://core.harbor.domain 为 externalURL:  http://192.168.220.101:30002
externalURL: http://192.168.220.101:30002

# 配置持久化存储 ④ 将storageClass: "" 全部替换成storageClass: "harbor-nfs-storage"
persistence:
  enabled: true         # 开启持久化存储
  resourcePolicy: "keep"
  persistentVolumeClaim:
    registry:           # 配置registry持久卷
      existingClaim: ""
      storageClass: "harbor-nfs-storage"      # harbor-nfs-storage.yaml中的StorageClass
      subPath: ""
      accessMode: ReadWriteOnce
      size: 5Gi
      annotations: {}
    chartmuseum:        # 配置chartmuseum持久卷
      existingClaim: ""
      storageClass: "harbor-nfs-storage"
      subPath: ""
      accessMode: ReadWriteOnce
      size: 5Gi
      annotations: {}
    jobservice:         # 配置异步任务组件
      jobLog:
        existingClaim: ""
        storageClass: "harbor-nfs-storage"
        subPath: ""
        accessMode: ReadWriteOnce
        size: 1Gi
        annotations: {}
      scanDataExports:
        existingClaim: ""
        storageClass: "harbor-nfs-storage"
        subPath: ""
        accessMode: ReadWriteOnce
        size: 1Gi
        annotations: {}
    database:          # 配置PostgreSQl数据库组件
      existingClaim: ""
      storageClass: "harbor-nfs-storage"
      subPath: ""
      accessMode: ReadWriteOnce
      size: 1Gi
      annotations: {}
    redis:             # 配置redis缓存
      existingClaim: ""
      storageClass: "harbor-nfs-storage"
      subPath: ""
      accessMode: ReadWriteOnce
      size: 1Gi
      annotations: {}
    trivy:             # 配置Trity漏洞扫描插件
      existingClaim: ""
      storageClass: "harbor-nfs-storage"
      subPath: ""
      accessMode: ReadWriteOnce
      size: 5Gi

3.3.4 安装Harbor

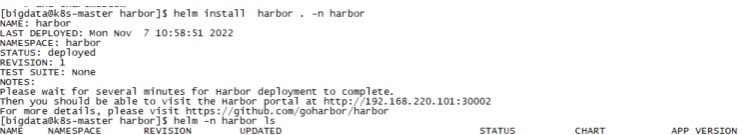

[bigdata@k8s-master harbor]$ helm install  harbor . -n harbor
[bigdata@k8s-master harbor]$ helm -n harbor ls

下载过程非常耗时，需要等待比较长的时间，才能安装好，在这个案例中一共花费了40多分钟才安装好。

只有当 ingress，svc，pods 都是正常状态时，才能访问harbor。

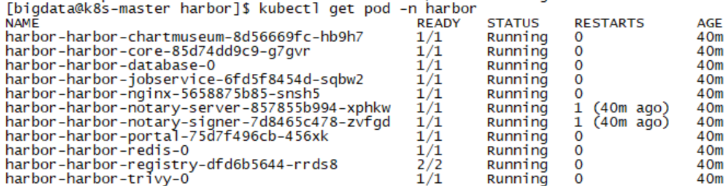

[bigdata@k8s-master harbor]$ kubectl get pods -n harbor

四浏览器访问

4.1 通过浏览器访问

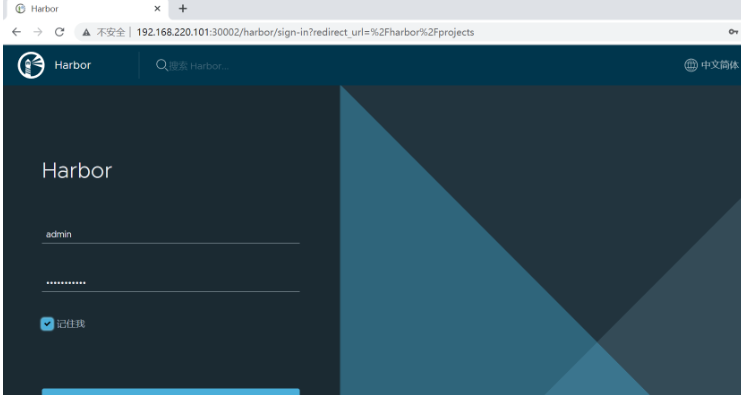

浏览器访问验证（账号/密码：admin/Harbor12345）：

Harbor

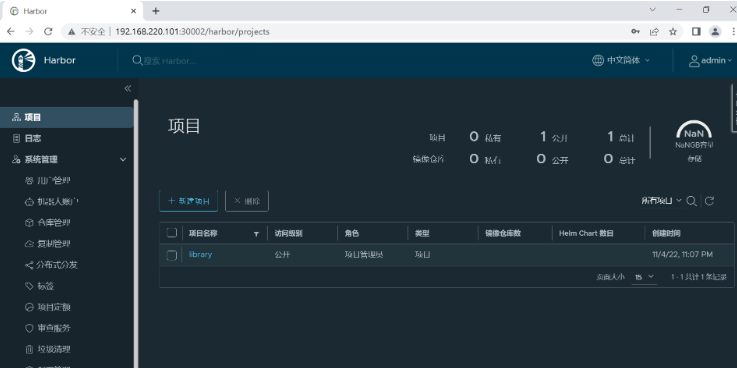

登录后

Harbor

4.2 docker cli访问

安装 harbor 的目的之一就是，使用 docker cli 进行 pull/push 镜像，因此必须先测试，能否将镜像文件 push 到 harbor 上。

登录的时候报错了。

[bigdata@k8s-master harbor]$ sudo docker login k8s-master:30002

解决方案：

编辑docker daemon.json：

在文件中添加"insecure-registries": ["192.168.220.101:30002"]

[bigdata@k8s-master ~]$ sudo vi /etc/docker/daemon.json

{
  "registry-mirrors": ["https://b9pmyelo.mirror.aliyuncs.com"],
  "exec-opts": ["native.cgroupdriver=systemd"],
  "insecure-registries": ["192.168.220.101:30002"]
}

重新加载daemon

[bigdata@k8s-master ~]$ sudo systemctl daemon-reload

重启docker

[bigdata@k8s-master ~]$ sudo systemctl restart docker

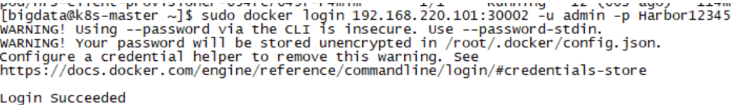

再次登录

sudo docker login 192.168.220.101:30002 -u admin -p Harbor12345

4.3 上传镜像

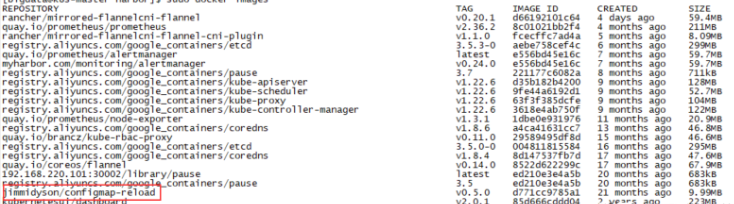

查看本地有哪些docker镜像

比如本地有一个镜像：
jimmidyson/configmap-reload

# 查看本地有哪些镜像
[bigdata@k8s-master harbor]$ sudo docker images

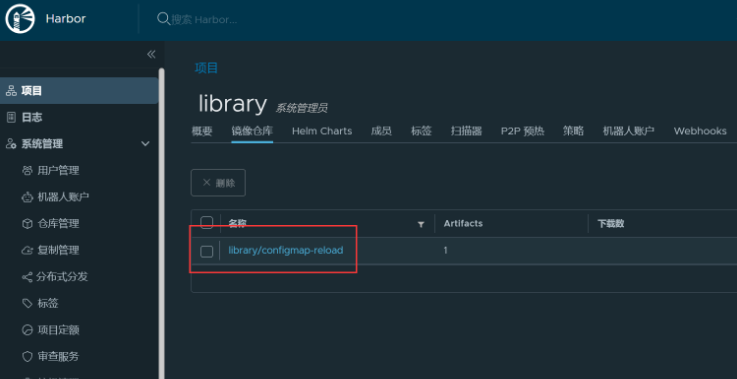

上传镜像

[bigdata@k8s-master harbor]$ sudo docker tag jimmidyson/configmap-reload:v0.5.0 192.168.220.101:30002/library/configmap-reload
[bigdata@k8s-master harbor]$ sudo docker push 192.168.220.101:30002/library/configmap-reload
Using default tag: latest
The push refers to repository [192.168.220.101:30002/library/configmap-reload]
b061e643f13c: Pushed
6c199d37e39d: Pushed
latest: digest: sha256:91467ba755a0c41199a63fe80a2c321c06edc4d3affb4f0ab6b3d20a49ed88d1 size: 738
[bigdata@k8s-master harbor]$

标签：运维
