如何在Kubernetes(k8s)集群，配置Dashboard

409 02-14

文章概要

演示环境集群规划：

由于机器性能有限，也只能勉强搭建如下配置的k8s集群，但是不影响我们使用和学习k8s集群。

角色	IP	操作系统	CPU&内存	硬盘
k8s-master	192.168.220.101	CentOS-7.5-x86_64	2核&2GB	20GB
k8s-node1	192.168.220.102	CentOS-7.5-x86_64	2核&2GB	20GB
k8s-node2	192.168.220.103	CentOS-7.5-x86_64	2核&2GB	20GB

一 CentOS7虚拟机配置

1.1 虚拟机软件网络配置

1.1.1 配置虚拟机的网络适配器

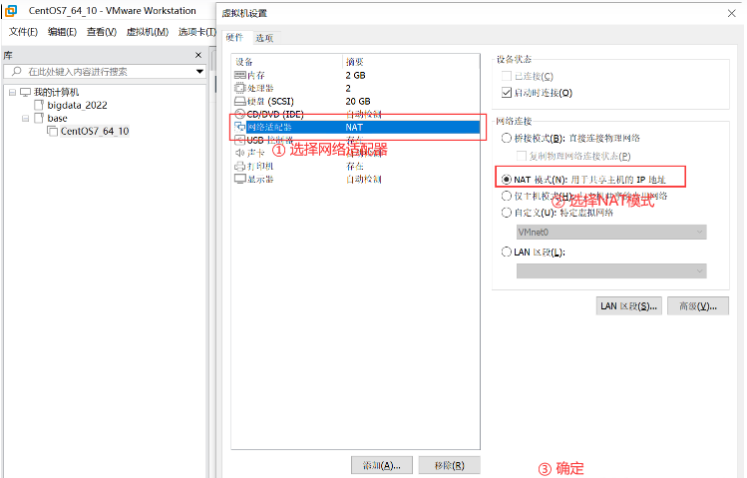

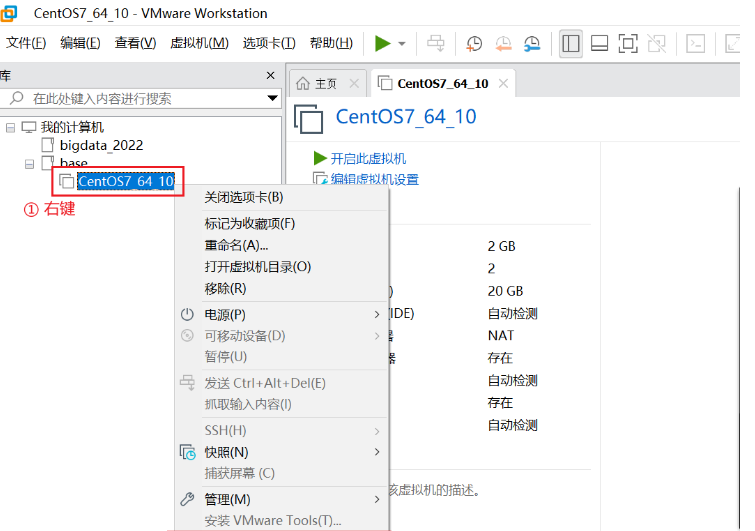

右键 “CentOS7_64_10” -> 选择“设置”

选择“网络适配器” -> 选择 “NAT模式” -> 确定

1.1.2 设置虚拟机使用静态IP

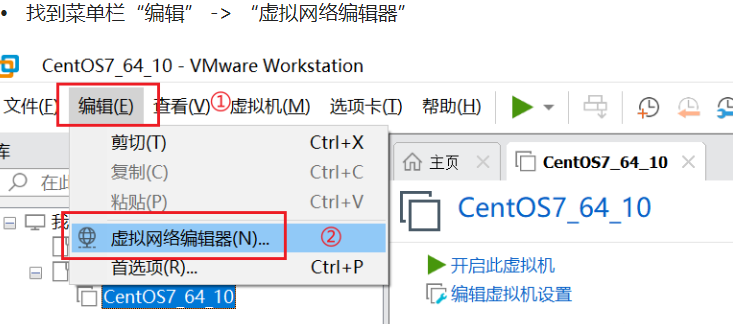

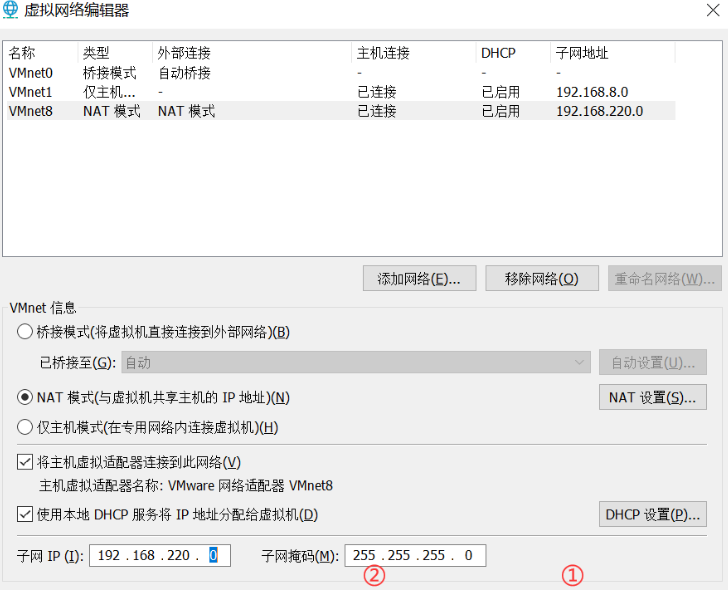

找到菜单栏“编辑” -> “虚拟网络编辑器”

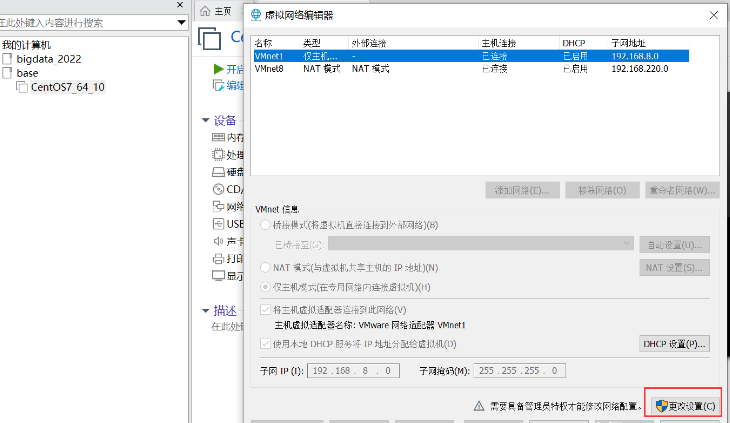

点击“更改设置”

在Win10环境中，必须先点击“更改设置”，才能更改虚拟网络编辑器

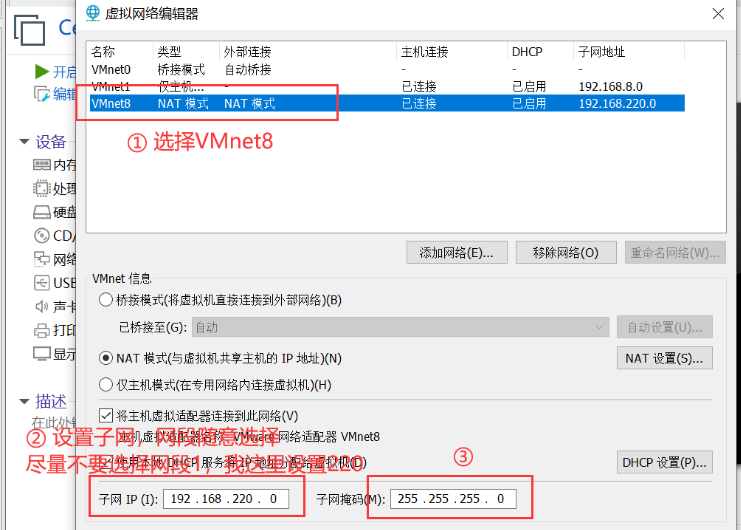

选择VMnet8

选择“VMnet8”，设置子网和子网掩码，其中子网的网段可以随意设置，但是尽量不要设置为1，因为1通常被家里的网络占用，容易产生网络冲突，我这里设置为220，尽量不设置为1即可。

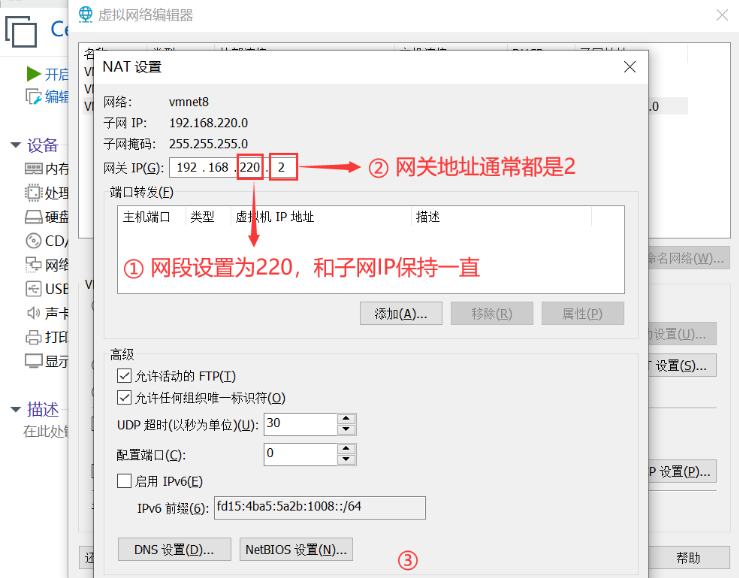

NAT设置

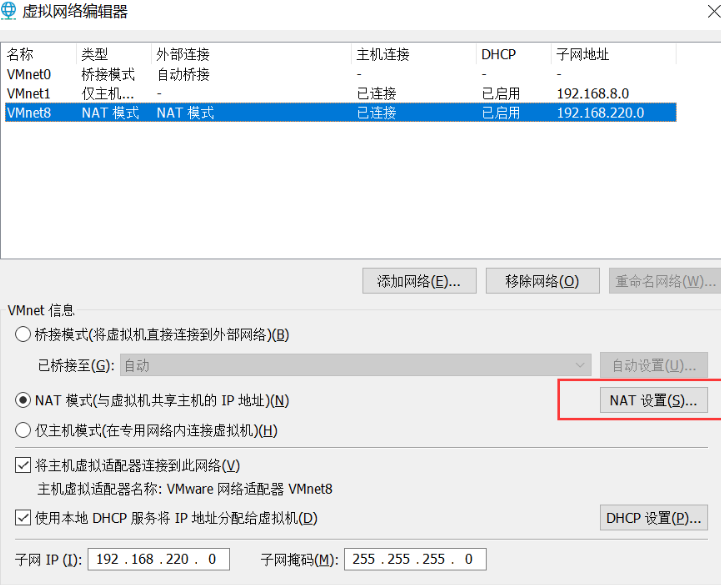

仍然是上面的界面，设置完步骤3，单击“NAT设置”。

设置网关IP，网段的选择和前面的“子网IP”网段一致，二者都是220；设置网关地址：通常都是2，保持默认即可。最后点击确定。

修改完成之后

先选择“应用”，再选择“确定”。

1.2 虚拟机内部网络配置

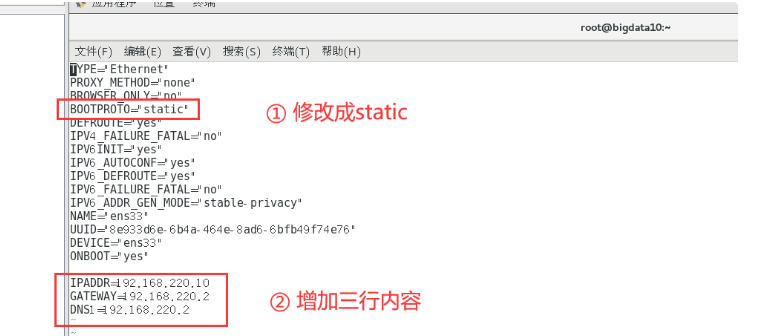

修改Linux的ifcfg-ens33

打开Linux的终端窗口：

[root@bigdata10 ~]# vi /etc/sysconfig/network-scripts/ifcfg-ens33

修改主机名称

[root@bigdata10 ~]# vi /etc/hostname
bigdata10

修改主机名称映射文件（hosts)

修改“/etc/hosts”，添加IP地址和名称的映射关系。

[root@bigdata10 ~]# vi /etc/hosts
127.0.0.1   localhost localhost.localdomain localhost4 localhost4.localdomain4
::1         localhost localhost.localdomain localhost6 localhost6.localdomain6
192.168.220.10         bigdata10
192.168.220.101        k8s-master
192.168.220.102        k8s-node1
192.168.220.103        k8s-node2

reboot重启虚拟机

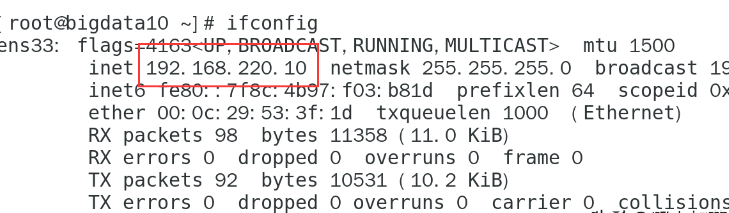

验证网络连接是否配置成功。

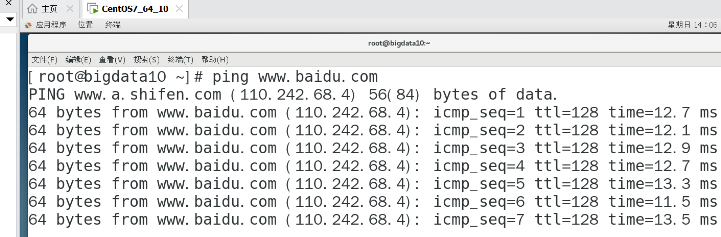

查看是否能连接到外网，ping www.baidu.com

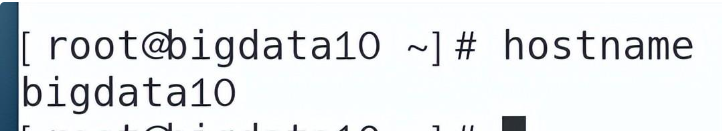

验证主机名称是否配置正确

1.3 Linux基础软件配置

1.3.1 安装epel-release

epel-release相当于一个软件仓库，在CentOS系统中，大多数 rpm 包在官方repository 中找不到。

[root@bigdata10 ~]# yum install -y epel-release

1.2.1 安装wget

[root@bigdata10 ~]# yum install -y wget

1.3.3 关闭防火墙

在每个公司里面，通常单个服务器的防火墙都是关闭状态，公司整体对外设置一个非常安全的防火墙。

1.3.3.1 关闭firewalld

[root@bigdata10 ~]# systemctl stop firewalld
[root@bigdata10 ~]# systemctl disable firewalld.service

1.3.3.2 将 SELinux 设置为 disabled模式

[root@bigdata10 ~]# vi /etc/selinux/config
SELINUX=disabled

1.3.3.3 关闭swap

在 kubelet 1.8 版本之后，必须关闭 swap，否则 kubelet 无法正常启动。

[root@bigdata10 ~]# vi /etc/fstab
# 注释掉下面这一行内容
#/dev/mapper/centos_bigdata10-swap swap                    swap    defaults        0 0

1.3.4 创建bigdata账号

通常都不能直接用root账号安装软件，因此需要创建一个权限比较大的运维账号bigdata。

[root@bigdata10 ~]# useradd bigdata
[root@bigdata10 ~]# passwd bigdata

为方便后续加sudo执行root权限的命令，给bigdata添加root权限

[root@bigdata10 ~]# chmod +w /etc/sudoers
[root@bigdata10 ~]# vi /etc/sudoers

## Allow root to run any commands anywhere
root    ALL=(ALL)       ALL

## Allows members of the 'sys' group to run networking, software,
## service management apps and more.
# %sys ALL = NETWORKING, SOFTWARE, SERVICES, STORAGE, DELEGATING, PROCESSES, LOCATE, DRIVERS

## Allows people in group wheel to run all commands
%wheel  ALL=(ALL)       ALL
bigdata ALL=(ALL)       NOPASSWD:ALL

注意：bigdata这一行不能放在root行下面，因为所有用户都属于wheel组，先配置了bigdata拥有免密sudo功能，但是程序执行到%wheel行时，该功能覆盖会需要密码。所以bigdata需要放在%wheel这行的下面。

1.3.5 允许 iptables 检查桥接流量

1.3.5.1 br_netfilter

为确保 br_netfilter 模块被加载，可以通过运行 lsmod | grep br_netfilter 来完成。如果想显示加载该模块，可执行sudo modprobe br_netfilter

[root@bigdata10 ~]# vi /etc/modules-load.d/k8s.conf
br_netfilter

1.3.5.2 将桥接的IPv4流量传递到iptables链

为了让每个虚拟机节点上的 iptables，能够正确地查看桥接流量，需要修改如下配置信息。

[root@bigdata10 ~]# vi /etc/sysctl.d/k8s.conf
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1

1.3.6 配置虚拟机时间和Win10主机同步

[root@bigdata10 ~]# yum install -y ntpdate
[root@bigdata10 ~]# ntpdate time.windows.com

配置完所有内容之后，关闭Linux虚拟机，shutdown now

1.4 克隆3台虚拟机

在克隆虚拟机之前，必须要关闭掉基础虚拟机“bigdata10”。

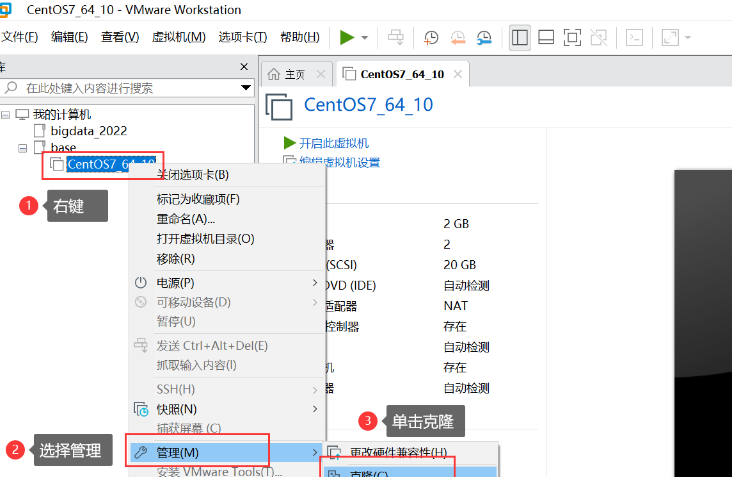

右键“CentOS7_64_10” -> “管理” -> “克隆”

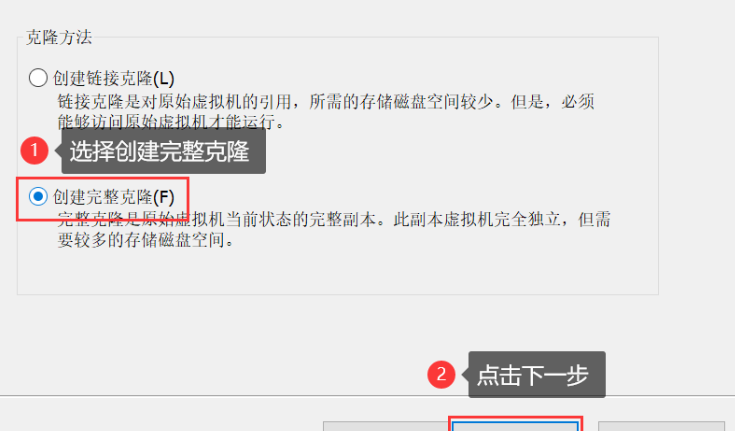

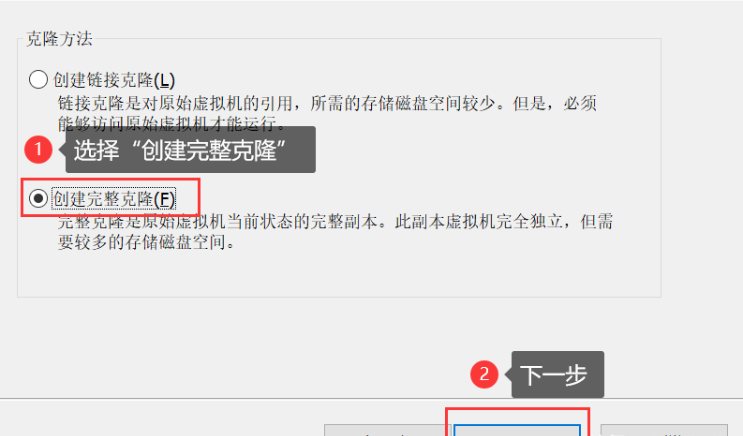

连续点击两次“下一步”，直到出现“克隆类型”界面

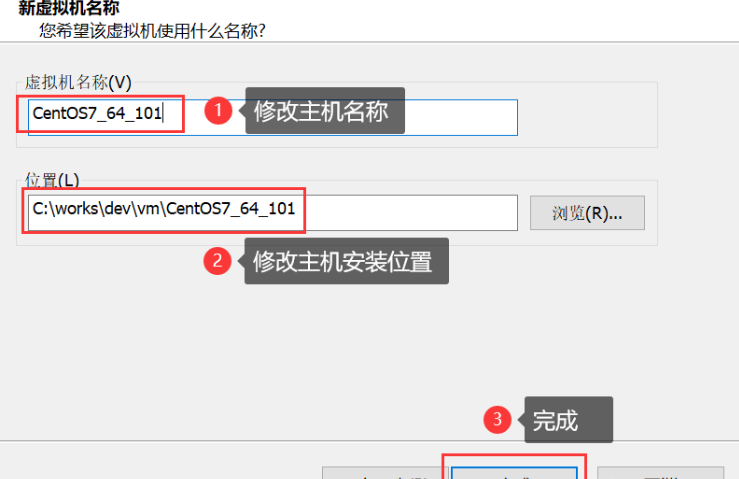

创建虚拟机

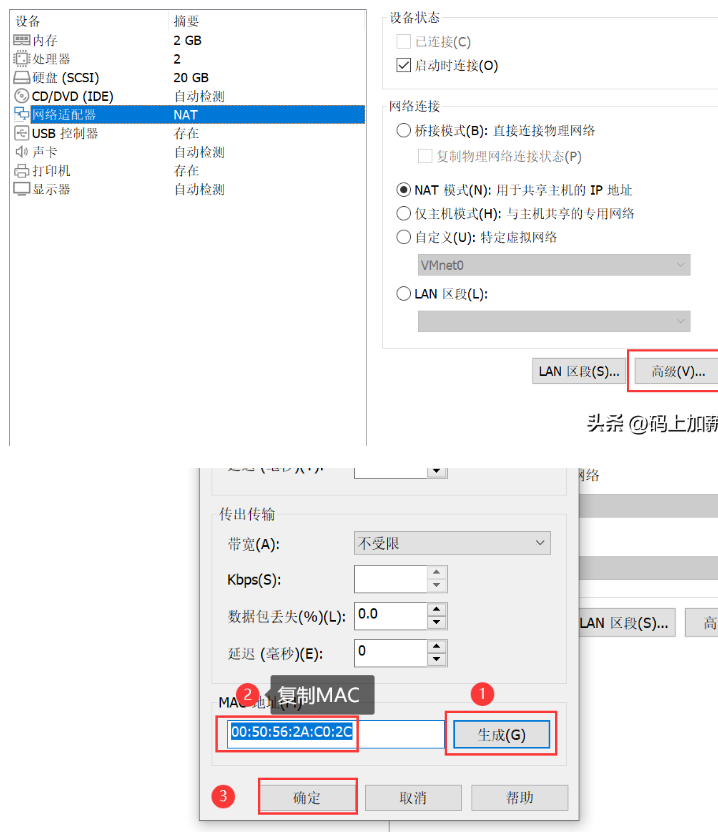

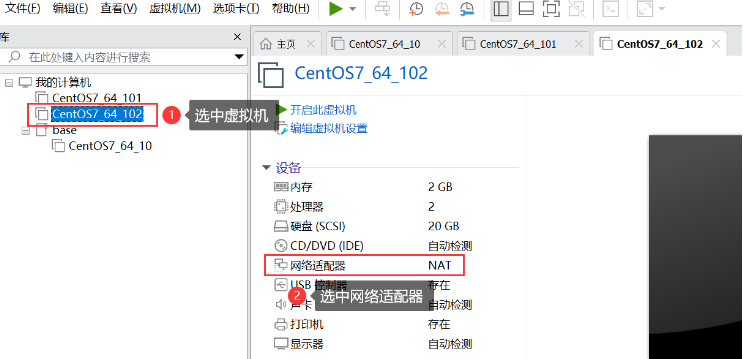

修改MAC地址

一般克隆完成后，虚拟机的网卡MAC地址会自动改变的，如果没有自动改变，可以手动修改。

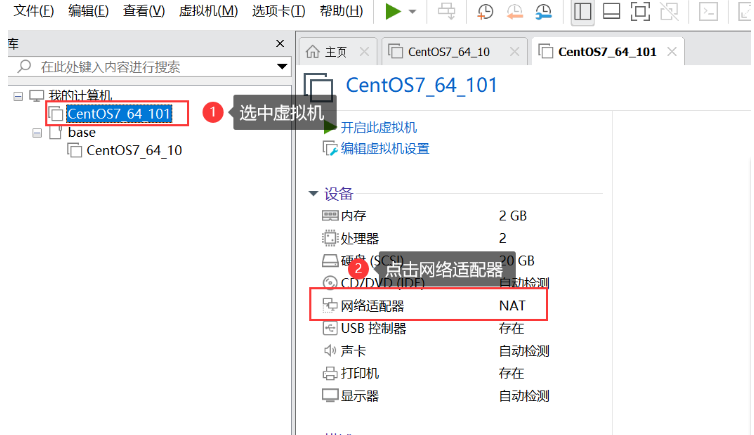

选中虚拟机，选择网络适配器，然后点击右边的高级。

启动克隆后的虚拟机

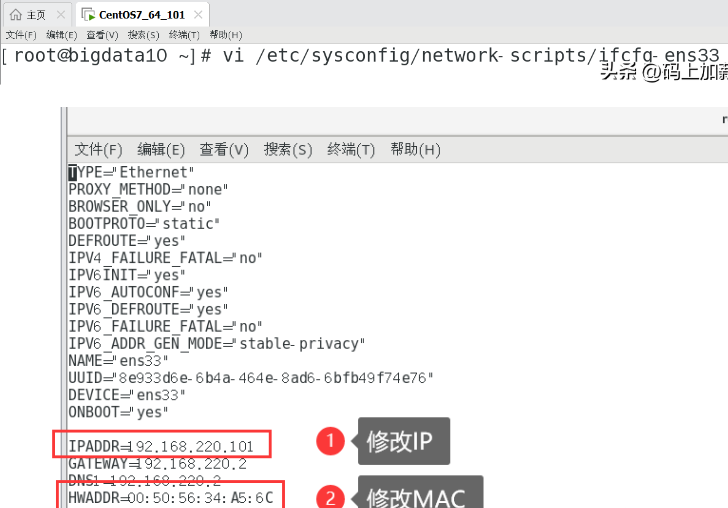

打开终端，修改虚拟机IP。

[root@bigdata10 ~]# vi /etc/sysconfig/network-scripts/ifcfg-ens33

生成UUID

[root@bigdata10 ~]# uuidgen
1af15a21-5da2-4c03-bfea-690ecece765f

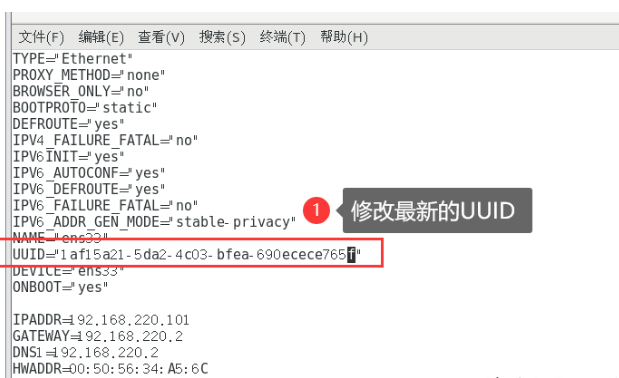

再次修改ifcfg-ens33，将新生成的uuid复制进去

[root@bigdata10 ~]# vi /etc/sysconfig/network-scripts/ifcfg-ens33

修改克隆机的主机名

[root@bigdata10 ~]# vi /etc/hostname
k8s-master

重启克隆机

[root@bigdata10 ~]# reboot

最后克隆出一台k8s-master虚拟机。

虚拟机名称	虚拟机IP
k8s-master	192.168.220.101

注意：我目前只克隆出一个k8s-master，主要原因是，有些公共的软件需要在三台k8s虚拟机上安装，我选择在克隆出的k8s-master上安装，然后基于k8s-master，再克隆出k8s-node1和k8s-node2。

为什么不在基础虚拟机上克隆呢？因为基础虚拟机除了做k8s集群的基础机器，还有别的用途。

二安装Docker

如果使用 Docker 作为 K8S 容器运行时的话，kubelet 需要先要通过 dockershim 调用Docker，再通过 Docker 去调用 containerd，这样的话就需要先按照 Docker。

需要在所有的虚拟机上都安装 Docker。

2.1 安装 Docker

2.1.1 下载Docker

[bigdata@k8s-master ~]$ sudo wget https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo -O /etc/yum.repos.d/docker-ce.repo

2.1.2 安装Docker

[bigdata@k8s-master ~]$ sudo yum -y install docker-ce-18.06.1.ce-3.el7

2.1.3 启动Docker

设置开机默认启动Docker，并启动Docker

[bigdata@k8s-master ~]$ sudo systemctl enable docker && systemctl start docker

2.1.4 验证Docker版本

[bigdata@k8s-master ~]$ docker --version
Docker version 18.06.1-ce, build e68fc7a
[bigdata@k8s-master ~]$

2.2 设置Docker镜像源

2.2.1 设置Docker的阿里镜像源

修改文件 /etc/docker/daemon.json，没有这个文件就创建。

[bigdata@k8s-master ~]$ sudo vi /etc/docker/daemon.json
{
  "registry-mirrors": ["https://b9pmyelo.mirror.aliyuncs.com"]
}

镜像源有很多种，我这里只是选择了用阿里的镜像源，镜像源包括但不限于以下几种：

网易：http://hub-mirror.c.163.com
Docker中国区官方：https://registry.docker-cn.com
中国科技大学：https://docker.mirrors.ustc.edu.cn
阿里巴巴：https://b9pmyelo.mirror.aliyuncs.com

2.2.2 重启Docker

[bigdata@k8s-master ~]$ sudo systemctl restart docker

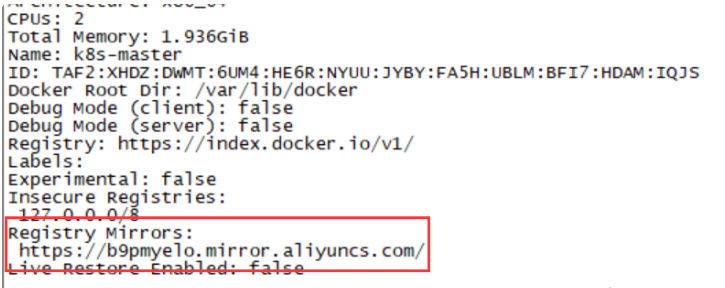

2.2.3 验证Docker镜像源是否配置成功

[bigdata@k8s-master ~]$ sudo docker info

出现以下内容，表示安装成功。

2.3 添加阿里云yum软件源

[bigdata@k8s-master ~]$ sudo vi /etc/yum.repos.d/kubernetes.repo

添加如下内容：

[kubernetes]
name=Kubernetes
baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64
enabled=1
gpgcheck=0
repo_gpgcheck=0
gpgkey=https://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg https://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg

2.4 安装kubeadm，kubelet和kubectl

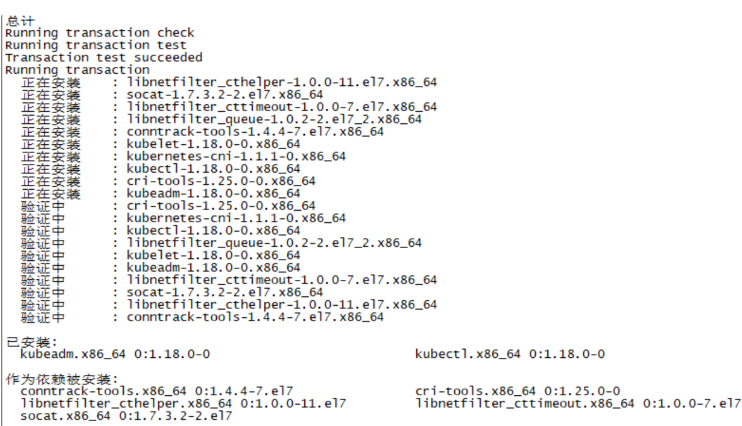

2.4.1 安装kubeadm，kubelet和kubectl

我们选择安装比较稳定1.18版本

[bigdata@k8s-master ~]$ sudo yum install -y kubelet-1.18.0 kubeadm-1.18.0 kubectl-1.18.0

2.4.2 设置成开机启动

设置为开机自动启动，如果先立刻启动服务，追加 --now：立刻启动服务

[bigdata@k8s-master ~]$ sudo systemctl enable kubelet --now kubelet

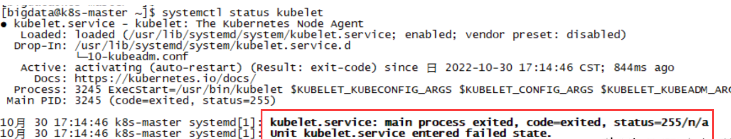

2.4.3 查看启动状态

[bigdata@k8s-master ~]$ systemctl status kubelet

未经过 kubeadm init 或者 kubeadm join，kubelet 会不断重启，这个是正常现象……，执行 init 或 join 后问题会自动解决，暂时不用理会kubelet.service。

三克隆k8s-node节点

在克隆虚拟机之前，必须要关闭掉虚拟机“k8s-master”。

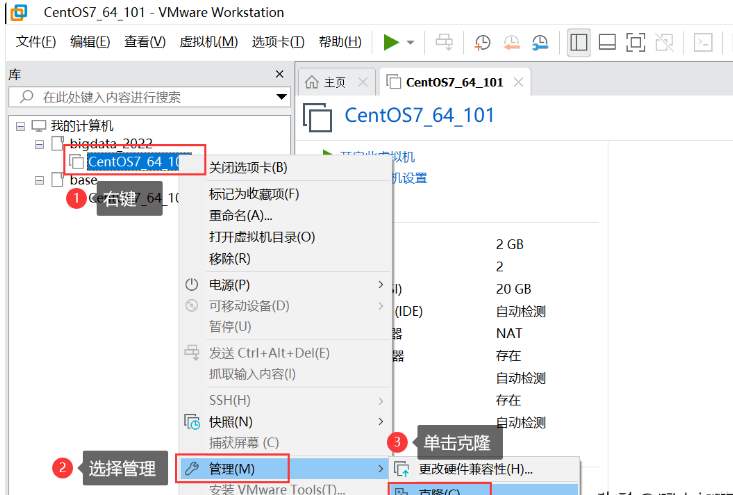

右键“CentOS7_64_101” -> “管理” -> “克隆”

连续点击两次“下一步”，直到出现“克隆类型”界面

创建虚拟机

生成MAC地址

启动克隆后的虚拟机

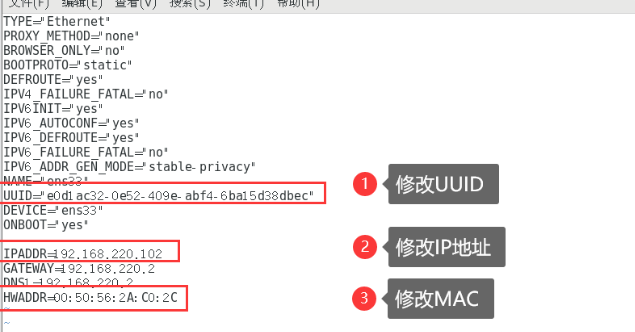

打开终端，修改虚拟机IP，生成uuid

[root@k8s-master ~]# uuidgen
e0d1ac32-0e52-409e-abf4-6ba15d38dbec
[root@k8s-master ~]# vi /etc/sysconfig/network-scripts/ifcfg-ens33

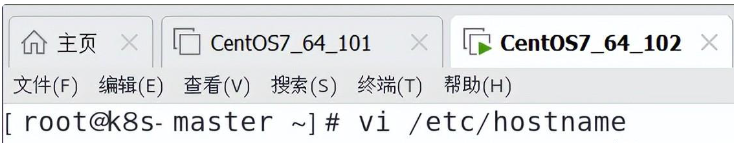

修改克隆机的主机名

[root@k8s-master ~]# vi /etc/hostname
k8s-node1

重启克隆机

[root@bigdata10 ~]# reboot

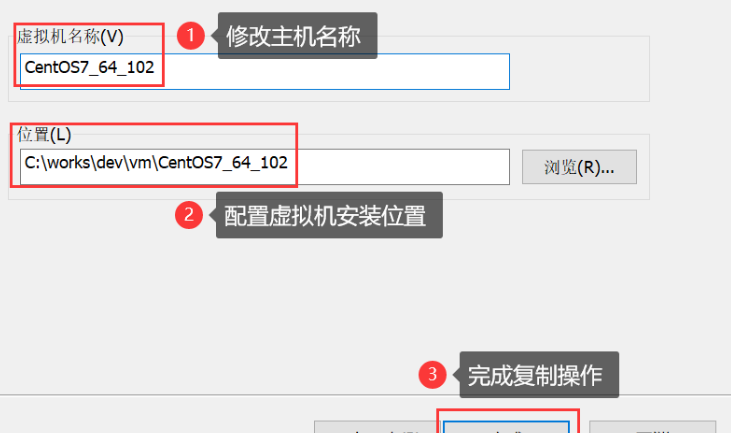

参照克隆k8s-node1虚拟机的流程，克隆出另外一个虚拟机k8s-node2。

虚拟机名称	虚拟机IP
k8s-master	192.168.220.101
k8s-node1	192.168.220.102
k8s-node2	192.168.220.103

四部署k8s Master

4.1 初始化kubeadm

在 192.168.220.101（ k8s-master）执行下面的命令。

[bigdata@k8s-master ~]$ sudo kubeadm init --apiserver-advertise-address=192.168.220.101 --image-repository registry.aliyuncs.com/google_containers --kubernetes-version v1.18.0 --service-cidr=10.96.0.0/12 --pod-network-cidr=10.244.0.0/16

--kubernetes-version：1.18.0
--image-repository：默认是官网k8s.gcr.io，需要换成阿里的镜像
--apiserver-advertise-address=192.168.220.101：这里的IP是k8s-master节点的IP
--service-cidr=10.96.0.0/12：用于指定SVG网络范围，默认值： 10.96.0.0/12
--pod-network-cidr=10.244.0.0/16：指定 Pod 网络的范围。Kubernetes 支持多种网络方案，而且不同网络方案对 –pod-network-cidr有自己的要求，这里设置为10.244.0.0/16 是因为我们将使用 flannel 网络方案，必须设置成这个 CIDR。

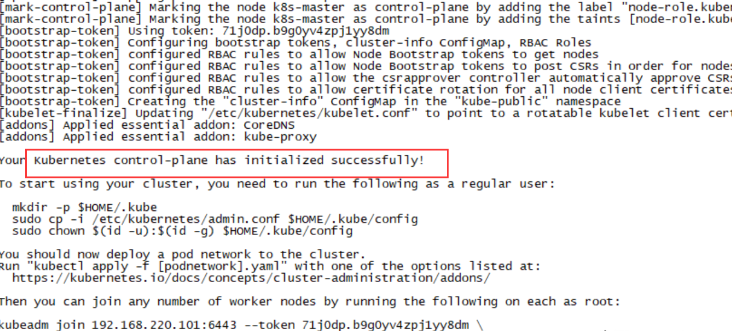

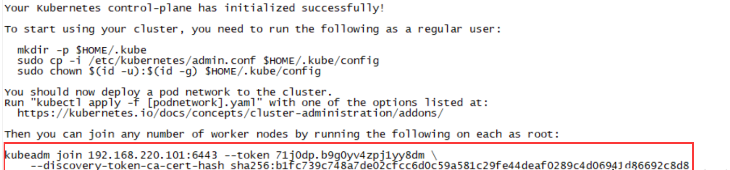

正常执行之后，会出现successfully。

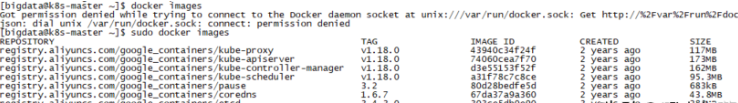

再通过docker命令验证一下，是否安装成功。

4.2 使用 kubectl 工具

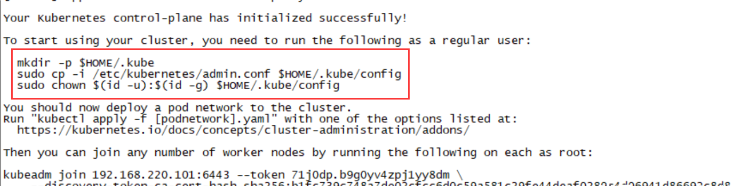

根据 kubeadm init 输出的一部分提示，要使非 root 用户可以运行 kubectl，请运行以下命令：

用bigdata账号执行以下命令：

[bigdata@k8s-master ~]$ mkdir -p $HOME/.kube
[bigdata@k8s-master ~]$ sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
[bigdata@k8s-master ~]$ sudo chown $(id -u):$(id -g) $HOME/.kube/config

查看k8s集群，有几个可用节点

[bigdata@k8s-master ~]$ kubectl get nodes

执行完成之后，发现只有一个k8s-master节点，现在还没有Node节点，并且还是NotReady状态。因此，需要在Node节点中执行一个命令，将Node节点加入到k8s集群。

五加入 Kubernetes Node

5.1 将Node节点加入k8s集群

注意：这步操作是在Node节点执行，在k8s-node1和k8s-node2节点，执行以下命令。具体怎么做呢？

根据 kubeadm init 输出的一部分提示，要使用 root 用户运行以下命令。注意，你在操作的时候，一定要用你的机器生成的token，一定不要拷贝我的token。

向集群添加node节点，执行在 kubeadm init 输出的 kubeadm join 命令：

[root@k8s-node1 ~]# kubeadm join 192.168.220.101:6443 --token 71j0dp.b9g0yv4zpj1yy8dm --discovery-token-ca-cert-hash sha256:b1fc739c748a7de02cfcc6d0c59a581c29fe44deaf0289c4d06941d86692c8d8

[root@k8s-node2 ~]# kubeadm join 192.168.220.101:6443 --token 71j0dp.b9g0yv4zpj1yy8dm --discovery-token-ca-cert-hash sha256:b1fc739c748a7de02cfcc6d0c59a581c29fe44deaf0289c4d06941d86692c8d8

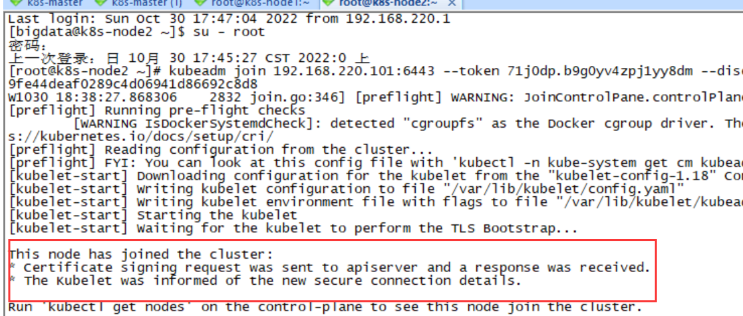

如果加入成功，会出现如下提示信息：

5.2 token有效期

token的默认有效时间是24小时，当token过期后，需要重新生成token。生成命令如下：

[bigdata@k8s-master ~]$ kubeadm token create --print-join-command

5.3 验证是否加入成功

[bigdata@k8s-master ~]$ kubectl get nodes

现在k8s-node1和k8s-node2两个工作节点，已经成功添加。但是，目前还是NotReady的状态，因为我们还没有配置网络组件。

六安装Pod网络插件

6.1 安装CNI

在k8s-master节点安装CNI：Container Network Interface，必须要部署一个基于 Pod 网络插件的容器网络接口 (CNI)，只有这样 Pod 才可以相互通信。由于这个镜像是国外的镜像，可能第一次执行失败，失败就多试几次。

[bigdata@k8s-master ~]$ kubectl apply -f https://raw.githubusercontent.com/coreos/flannel/master/Documentation/kube-flannel.yml

出现下面的提示，就表示安装成功了。

6.2 验证是否成功安装

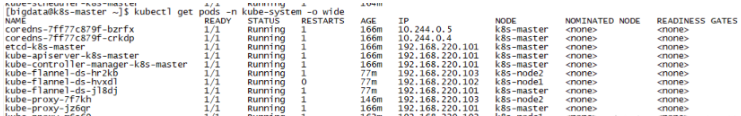

[bigdata@k8s-master ~]$ kubectl get pods -n kube-system

运行完成后，我们查看状态可以发现，已经变成了Ready状态了。

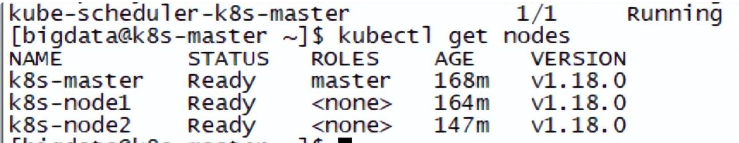

[bigdata@k8s-master ~]$ kubectl get nodes

七搭建K8S Dashboard

7.1 下载dashboard文件

7.1.1 下载哪个版本最好

因为我们安装的是kubernetes1.18.0版本，应该安装哪个版本的dashboard最合适呢？我们登录到：
https://github.com/kubernetes/dashboard/releases

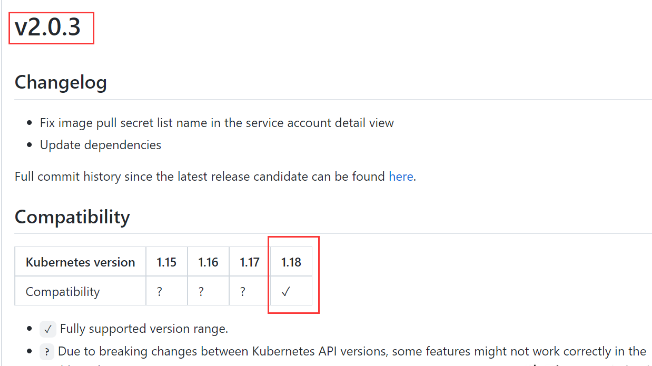

可见，dashboard的2.0.3版对kubernetes1.18.0支持的最好，我们就下载dashboard2.0.3。

7.1.2 下载方式

[bigdata@k8s-master ~]$ wget https://raw.githubusercontent.com/kubernetes/dashboard/v2.0.3/aio/deploy/recommended.yaml

下载完成之后，不要着急安装，需要先修改几个地方。

7.2 修改recommended.yaml

修改imagePullPolicy

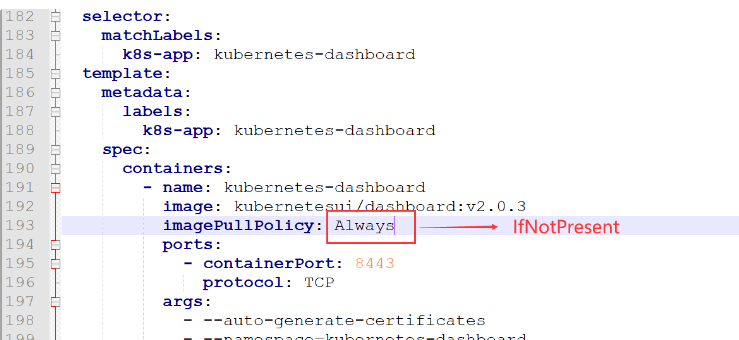

直接用Notepad++连接到k8s-master服务器，大概在193行的位置，将imagePullPolicy: Always 改为imagePullPolicy: IfNotPresent

镜像拉取有三种策略（imagePullPolicy）：

1. Always：总是拉取镜像，每次容器启动或者重启时，都会从远程仓库拉取镜像。
2. IfNotPresent：本地有则使用本地镜像，不会从远程仓库拉取镜像。
3. Never：只使用本地镜像，从不拉取远程仓库镜像。

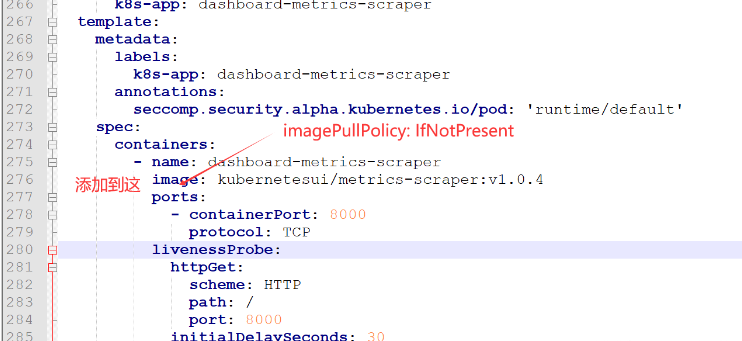

在277行处增加imagePullPolicy: IfNotPresent

    spec:
      containers:
        - name: dashboard-metrics-scraper
          image: kubernetesui/metrics-scraper:v1.0.4
          imagePullPolicy: IfNotPresent			# 新增位置
          ports:
            - containerPort: 8000
              protocol: TCP
          livenessProbe:
            httpGet:
              scheme: HTTP
              path: /
              port: 8000

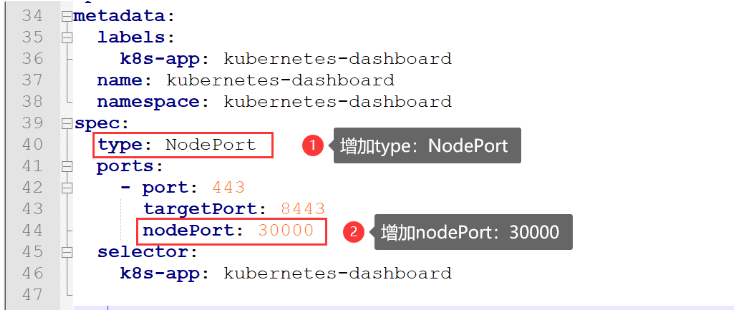

NodePort访问方式

为了便于本地访问，修改yaml文件，将service改为NodePort 类型

spec:
  type: NodePort						#增加type: NodePort
  ports:
    - port: 443
      targetPort: 8443
      nodePort: 30000				#增加nodePort: 30000
  selector:
    k8s-app: kubernetes-dashboard

注意：在新增和修改内容的时候，一定要注意对齐方式，否则会出错。

7.3 运行安装dashboard

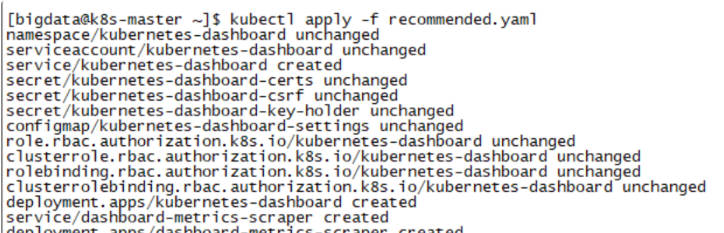

安装dashboard

[bigdata@k8s-master ~]$ kubectl apply -f recommended.yaml

验证后台进程是否启动成功

通过执行以下命令可知，服务被分配到了k8s-node1，对外端口为nodePort：3000（配置文件中设置的）。

[bigdata@k8s-master ~]$ kubectl get svc -n kubernetes-dashboard
[bigdata@k8s-master ~]$ kubectl get pod -n kubernetes-dashboard -o wide

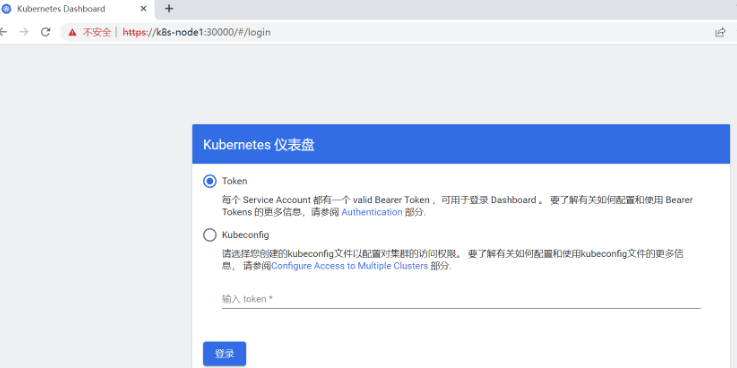

在用谷歌浏览器访问时，因为镜像中默认自带的证书是一个不可信任的证书，因此，需要在高级中，选择仍然访问。

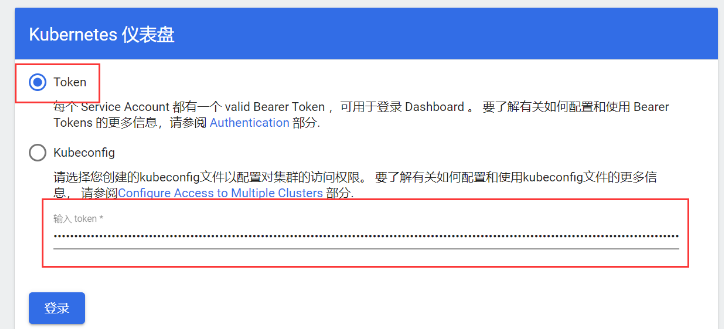

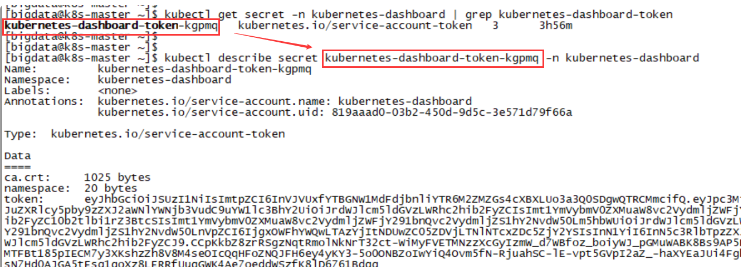

获取token测试

[bigdata@k8s-master ~]$ kubectl get secret -n kubernetes-dashboard | grep kubernetes-dashboard-token
kubernetes-dashboard-token-kgpmq   kubernetes.io/service-account-token   3      3h53m

## 根据自己的运行结果输入命令
[bigdata@k8s-master ~]$ kubectl describe secret kubernetes-dashboard-token-kgpmq -n kubernetes-dashboard

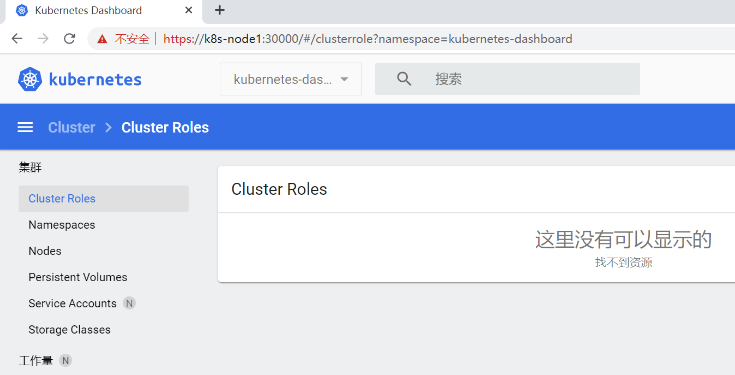

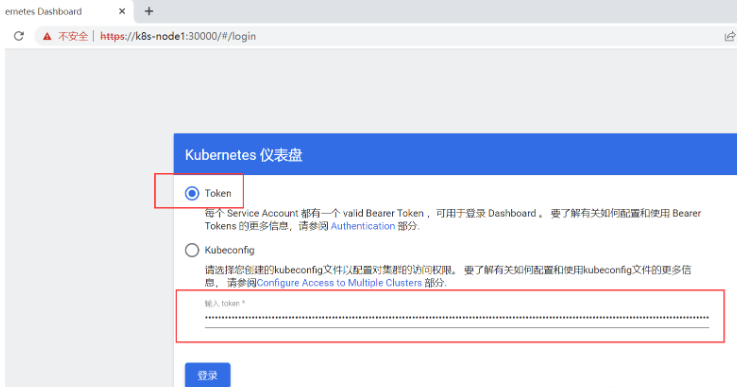

输入万token值，登录。什么都看不见？为什么呢？因为我们还没有创建用户，没有权限哦。

7.4 配置登录权限

创建用于登录的用户

[bigdata@k8s-master ~]$ kubectl create serviceaccount dashboard-admin -n kube-system

关联权限

[bigdata@k8s-master ~]$ kubectl create clusterrolebinding dashboard-cluster-admin --clusterrole=cluster-admin --serviceaccount=kube-system:dashboard-admin

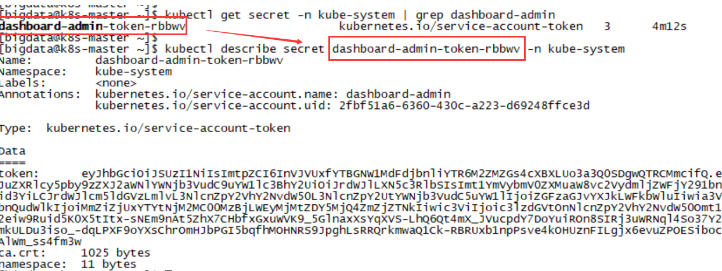

导出登录用户的token

[bigdata@k8s-master ~]$ kubectl get secret -n kube-system | grep dashboard-admin
dashboard-admin-token-rbbwv                      kubernetes.io/service-account-token   3      4m12s
[bigdata@k8s-master ~]$
[bigdata@k8s-master ~]$ kubectl describe secret dashboard-admin-token-rbbwv -n kube-system

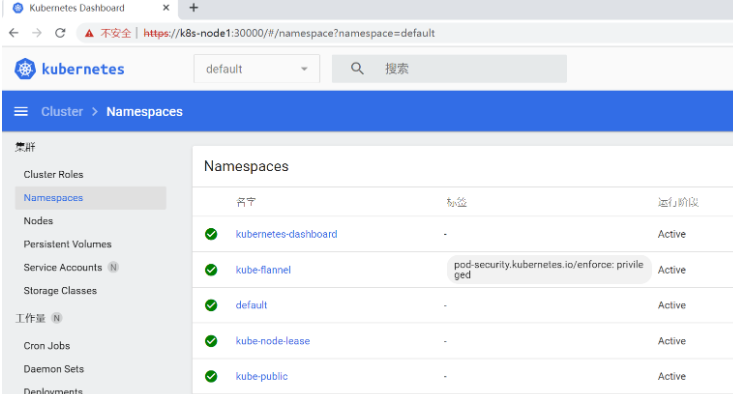

使用新生成的token

这次终于成功了。
